ZOLLER Revolvertisch
Durchdacht und komfortabel

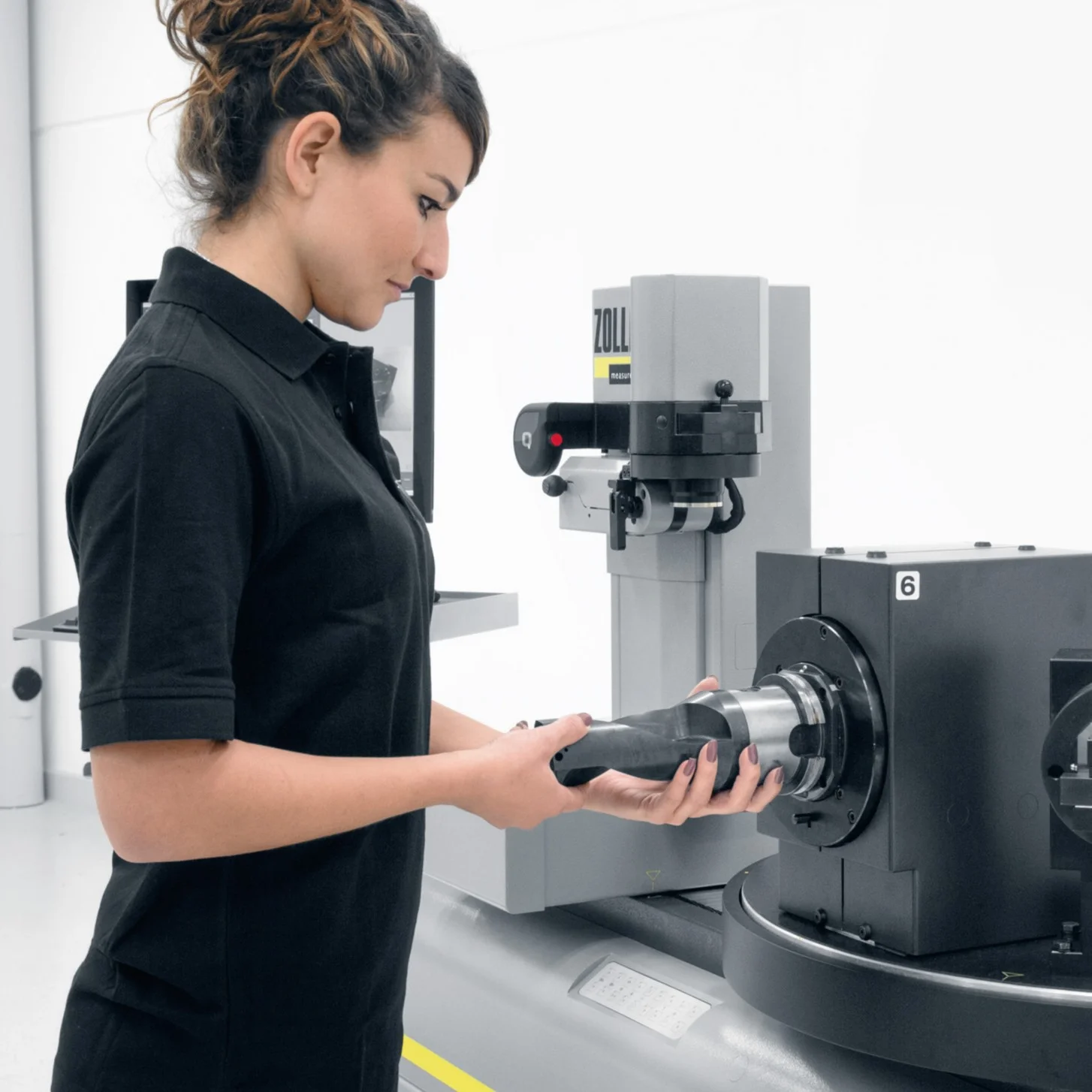

Revolvertisch ist nicht gleich Revolvertisch! ZOLLER Revolvertische sind extrem stabil, einfach in der Handhabung und arbeiten absolut präzise.
ZOLLER Revolvertische biegen sich selbst bei lang auskragenden und schweren Werkzeugen nicht durch. Sie drehen sich spielend leicht und ohne Anschlag in die gewünschte Position. Die Pneumatik- und Elektrikelemente werden automatisch angedockt. Das Heben und Senken erfolgt kraftbetätigt per Tastendruck und das Absenken wird elektronisch überwacht und optisch angezeigt. Mit welchen Werkzeugaufnahmen die ZOLLER Revolvertische bestückt werden, liegt ganz an Ihren Anforderungen. Sie können zwischen 4-, 6-, 8- und 12-facher Teilung und einer Vielzahl an möglichen Werkzeugaufnahmen wählen.

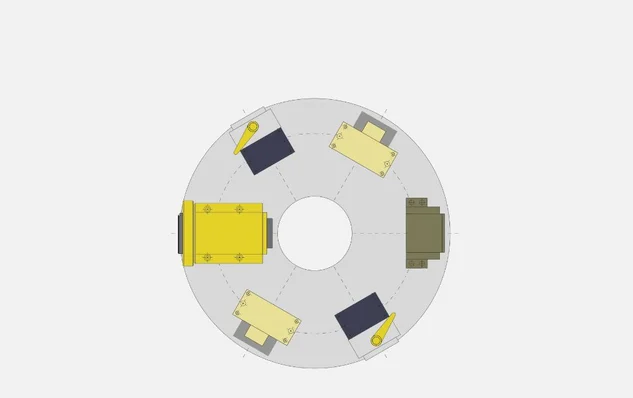

Bestückung D 745 – 6‑fach Teilung
Für verschiedene Werkzeugaufnahmen. Durch Drehen des Revolvertisches hat der Anwender immer die richtige Werkzeugaufnahme im Messbereich.

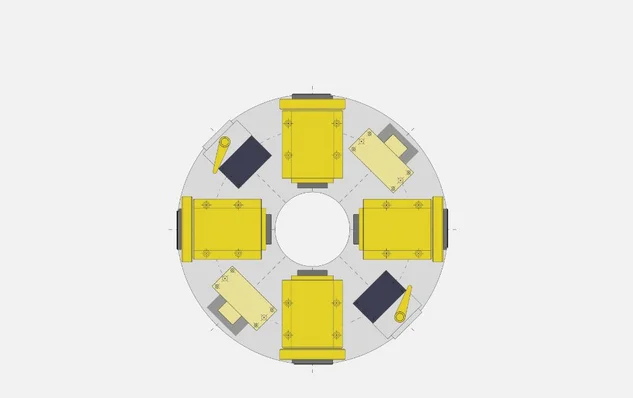

Bestückung D 745 – 8-fach Teilung
Für vier Universalaufnahmen HGH-UZ, zwei Grundaufnahmen GA-PP und zwei Grundaufnahmen GA. Die Anzahl der einsetzbaren Adapter und Vorsatzhalter ist nahezu unbegrenzt.

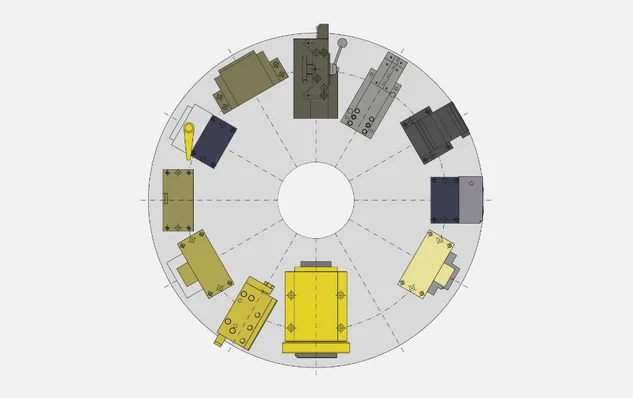

Bestückung D 900 – 12-fach Teilung
Universalaufnahme HGH-UZ für drehende und
stehende Werkzeuge – zusätzlich sind spezielle
Werkzeugaufnahmen für Göltenbodt, Schütte, Traub, Index und andere montierbar.

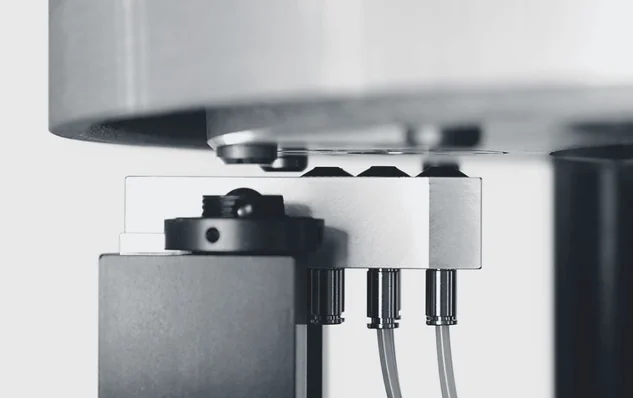

Andockung und Abstützung
Das intelligente Andocksystem für Elektrik- und
Pneumatikelemente ermöglicht die unbegrenzte
Revolvertisch-Drehung.
Automatische Nullpunktwahl
Bei »hyperion 500/700« ist über die Revolvertisch-Positionierung eine automatische Nullpunktwahl möglich (Option).

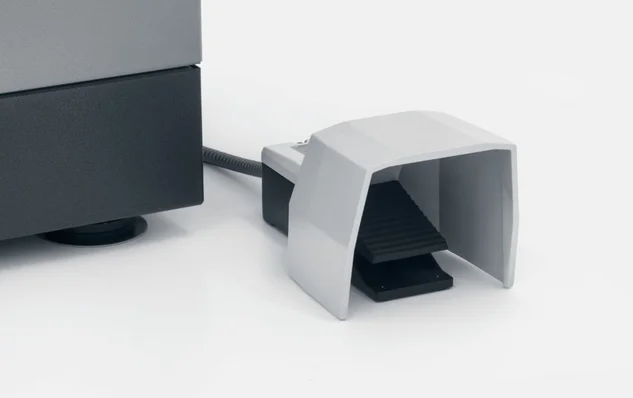

Fußschalter
Zum Spannen und Lösen der Werkzeuge in der Werkzeugaufnahme (Option).

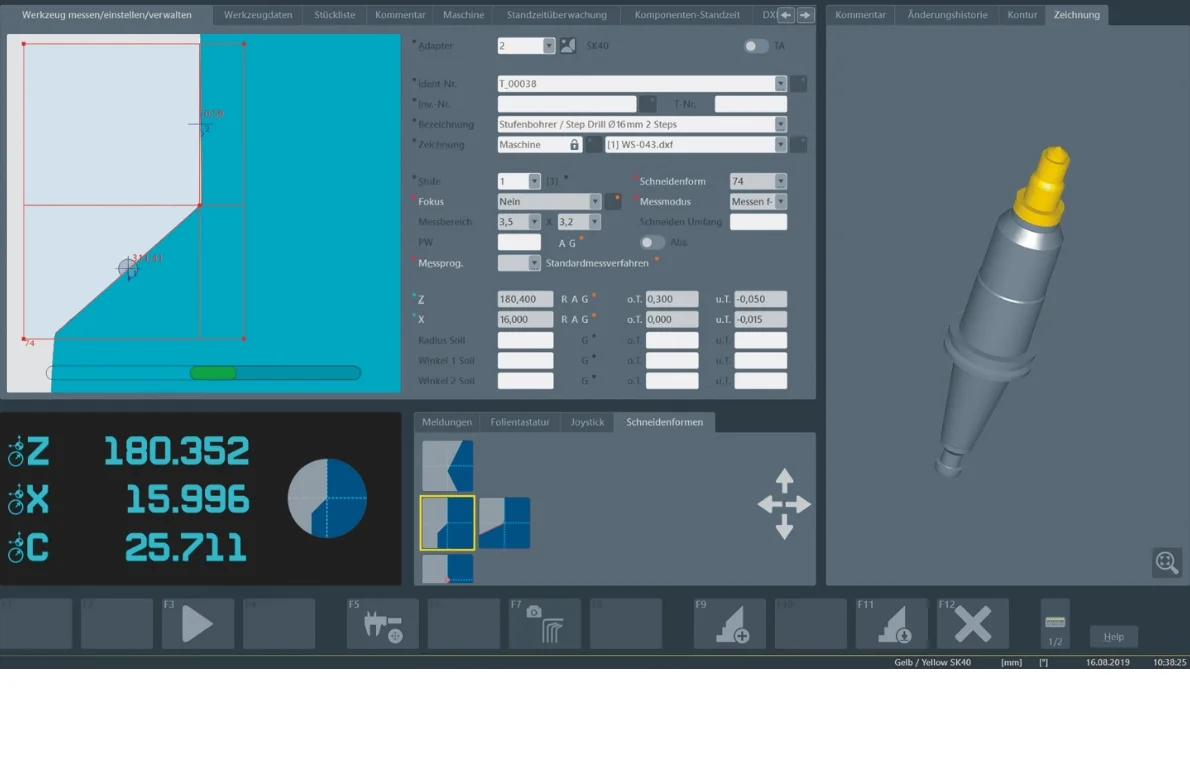

»pilot 4.0« steuert immer auf Erfolgskurs
»pilot 4.0« ist die umfangreiche und umfassende Softwarelösung für alle ZOLLER-Einstell und Messgeräte. Die intuitive grafische Bedienerführung leitet die Anwenderinnen und Anwender schnell und sicher zum präzisen Messergebnis. Damit ist »pilot 4.0« so einfach zu bedienen, dass selbst komplexe Messaufgaben sofort gelingen. Gleichzeitig ist die Software so umfangreich in der Funktionalität, dass es für jede Anforderung eine Lösung gibt. Nicht umsonst gilt »pilot 4.0« als weltweit unerreichter Maßstab für die Werkzeugeinstellung, -messung und -prüfung.

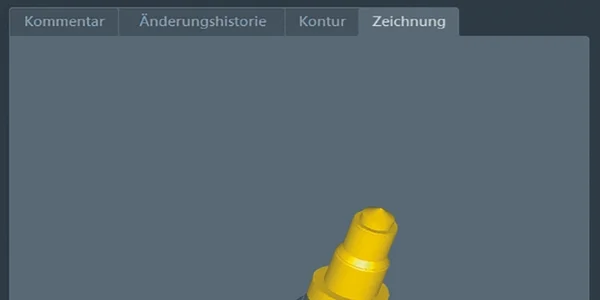

Werkzeugspezifische Informationen

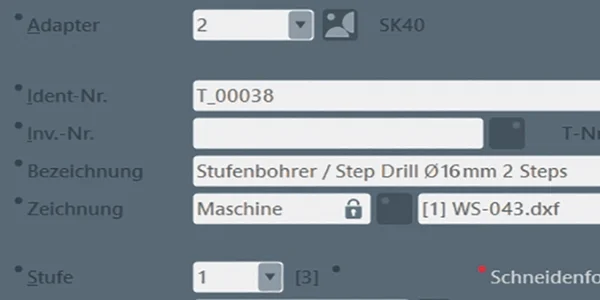

Adapterverwaltung
- Werkzeugbezeichnung zur individuellen Kennung
- Sollwerte mit Toleranzangaben

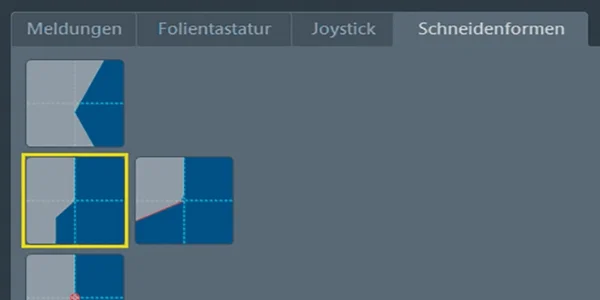

Schneidenformen
Automatisch erkannte Schneidenformen

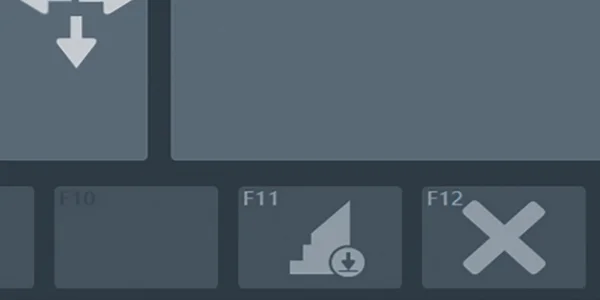

Funktionsbuttons
Mit selbstsprechenden Icons

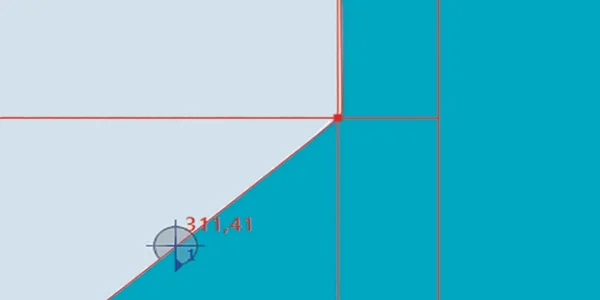

Aktuelles Kamerabild der Schneide
- Dynamisches Fadenkreuz
- Winkelangabe mit auswählbarer Bezugsachse

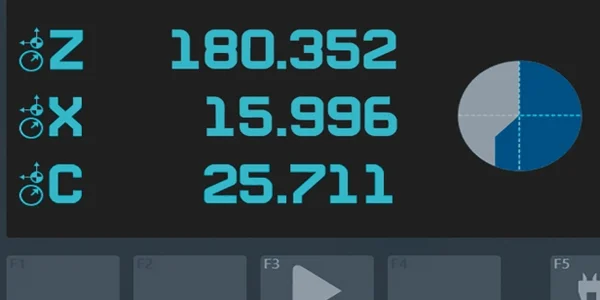

Aktuelle Positionsangaben
- Aktuelle Positionsangaben der Achsen
- Aktuell aktive Schneidenform
- Werkzeugbezeichnung zur individuellen Kennung
- Sollwerte mit Toleranzangaben
Automatisch erkannte Schneidenformen
Mit selbstsprechenden Icons
- Dynamisches Fadenkreuz
- Winkelangabe mit auswählbarer Bezugsachse
- Aktuelle Positionsangaben der Achsen
- Aktuell aktive Schneidenform
»hyperion«
Mit »hyperion 300/500/700« verfügen Sie über ein Messgerät für nahezu alle Werkzeugsysteme und sind somit Ihrem Wettbewerb immer die entscheidende Nasenlänge voraus.
