»powerShrink«

»actbyLight«

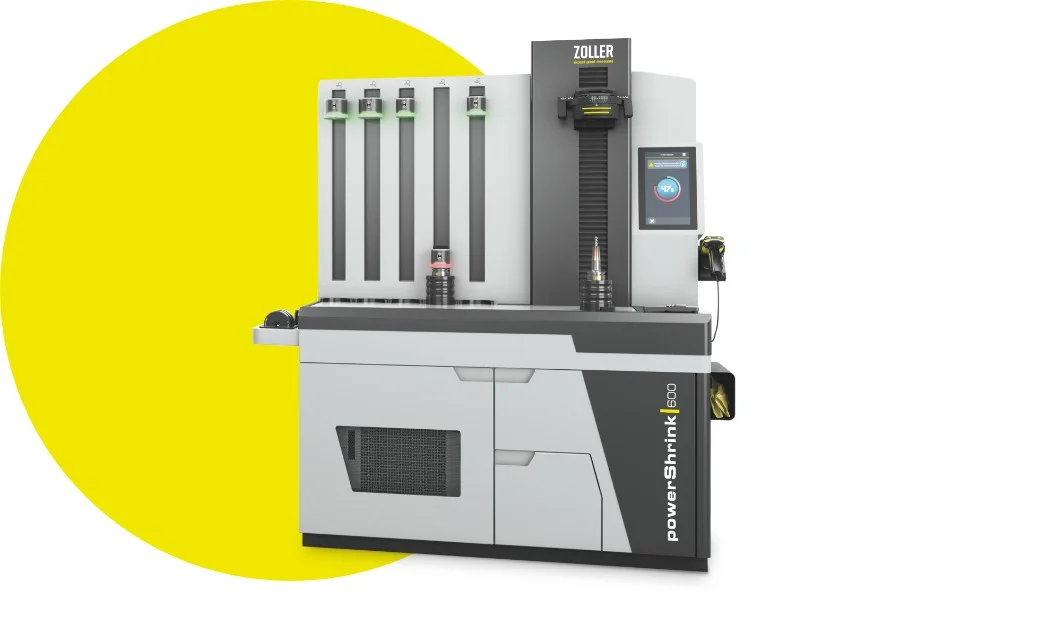

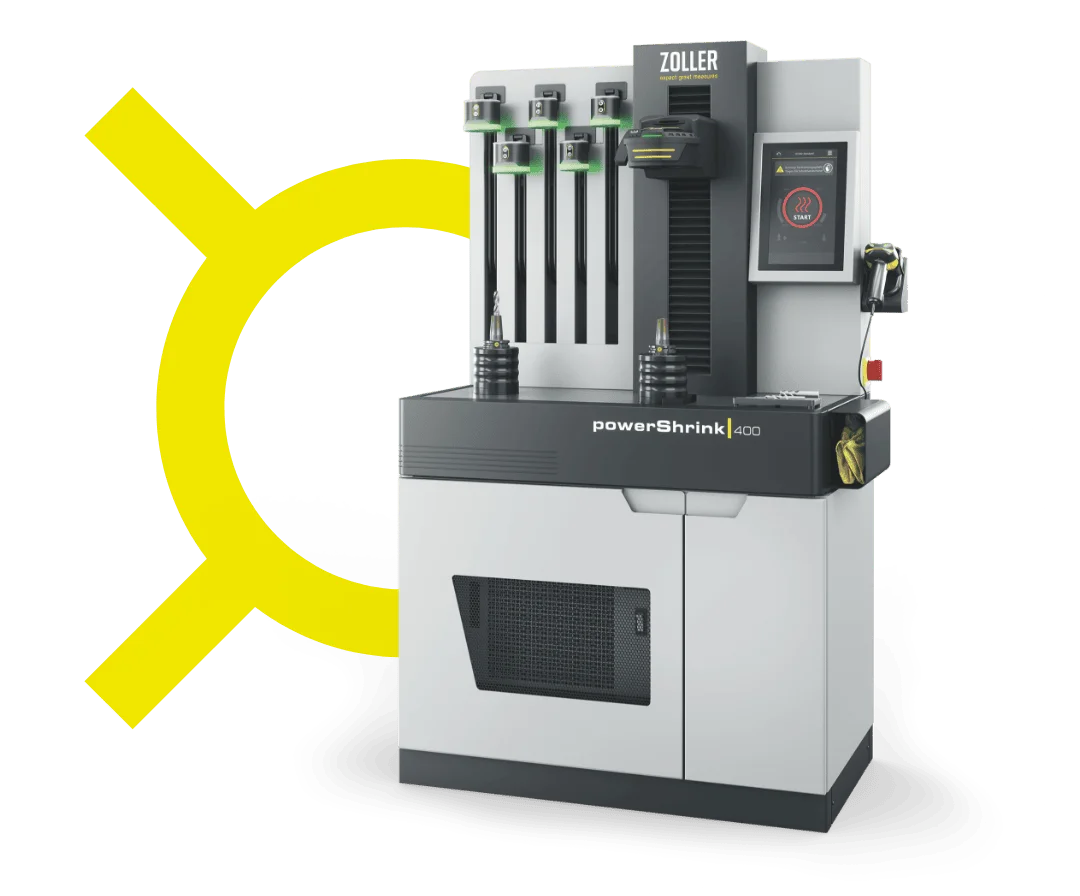

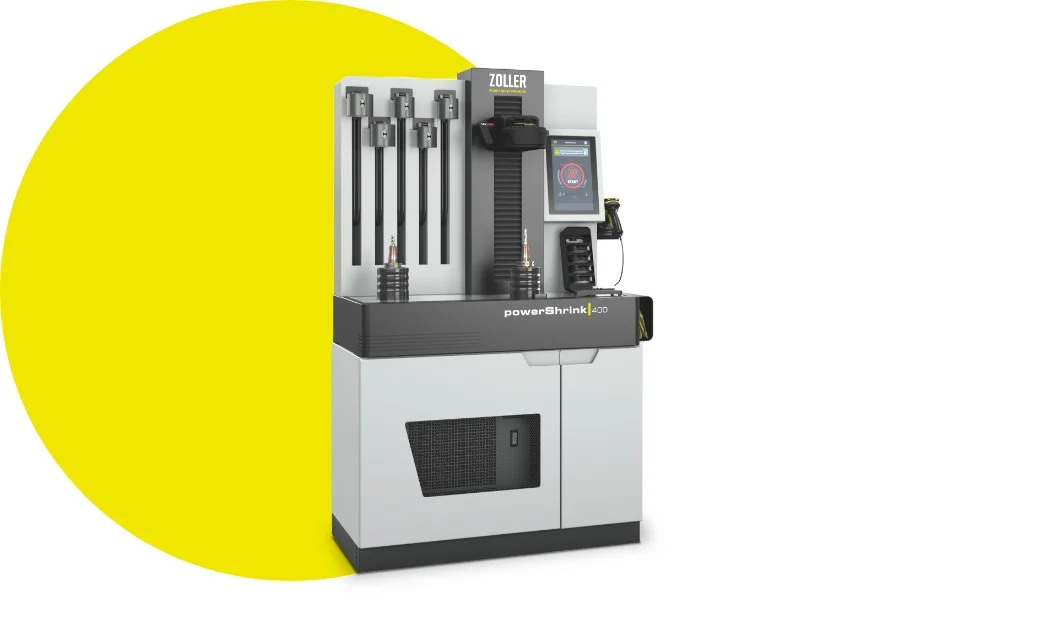

Werkzeuge in Rekordzeit ein- und ausschrumpfen und dabei Energie sparen und Futter schonen: All diese Vorteile erhalten Sie mit dem induktiven Schrumpfsystem »powerShrink«. Mit der »powerShrink« Geräteserie steigern Sie die Effizienz Ihrer Fertigung.

»actbyLight« führt Sie sicher durch den Schrumpfprozess und beinhaltet die Spulenfunktion »shrinkbyLight«, die LED-Steuerung an der Induktionsspule, und die LED-Bedienerführung »coolbyLight« am Kühlsystem.

Jetzt anfragen 1:1 Expertengespräch

Ressourcen richtig und effektiv nutzen, ist unsere Devise. Wir überlassen nichts dem Zufall, sondern richten das Schrumpfen auf 100 % Effizienz aus – einzigartig, innovativ und einfach phänomenal.

Christian Pfau, Leiter Forschung und Entwicklung

Wir, das Technologie-Unternehmen ZOLLER, fokussierten unsere Erfahrungen und Kompetenzen für diese Produkt-Neuentwicklung, setzen damit einen weiteren Meilenstein und komplettieren das ZOLLER-Produktportfolio. Typisch ZOLLER: Alles aus einer Hand.

Christoph Zoller, Geschäftsführer

Die perfekte Kombination aus Design, Ergonomie und technologischer Intelligenz. Die ZOLLER-Lösung mit zertifizierter Sicherheit für eine ressourcenschonende Anwendung in Ihrer Fertigung.

Alexander Zoller, Geschäftsführer

Effiziente Linienmontage

Bis zu 30% Energieeinsparung

Langfristig und nachhaltig sparen

Mit »powerShrink« von ZOLLER sparen Sie Zeit, senken Ihre Stromkosten und schonen Ihre Schrumpffutter dank dem perfekten Zusammenspiel aus Elektronik, Software und Mechanik und einem durchdachten, prozesssicheren Schrumpfprozess.

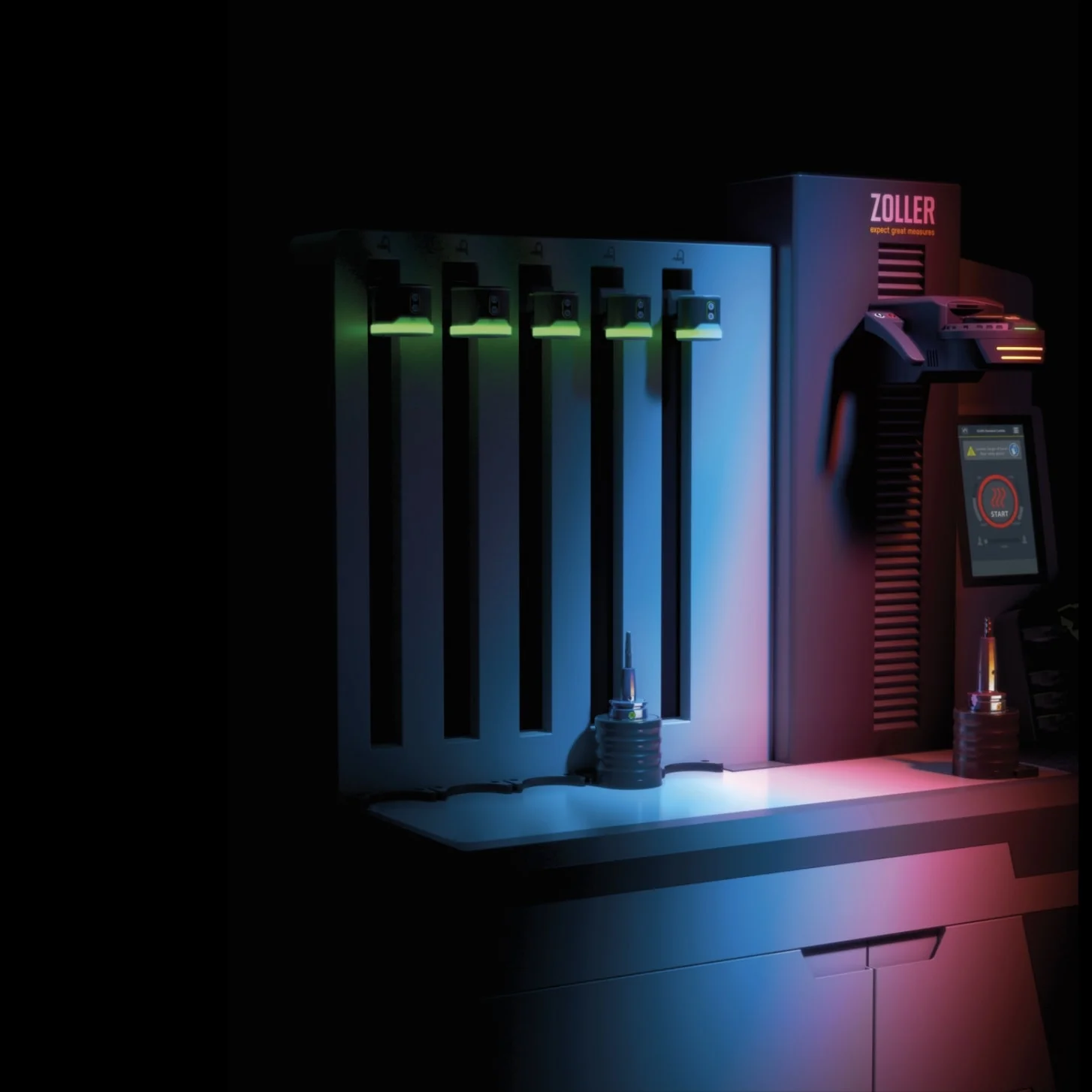

30%-ige Energieeinsparung

30%-ige Energieeinsparung

Mit der ZOLLER-Induktionstechnologie erhitzen Sie Ihre Schrumpffutter optimal. Das bedeutet für Sie: gleichmäßig über den gesamten Spannbereich und nur so lang wie nötig. Damit erhalten Sie kürzere Heiz- und Kühlzeiten, kürzere Zykluszeiten, schonen die Futter und erhöhen deren Lebensdauer.

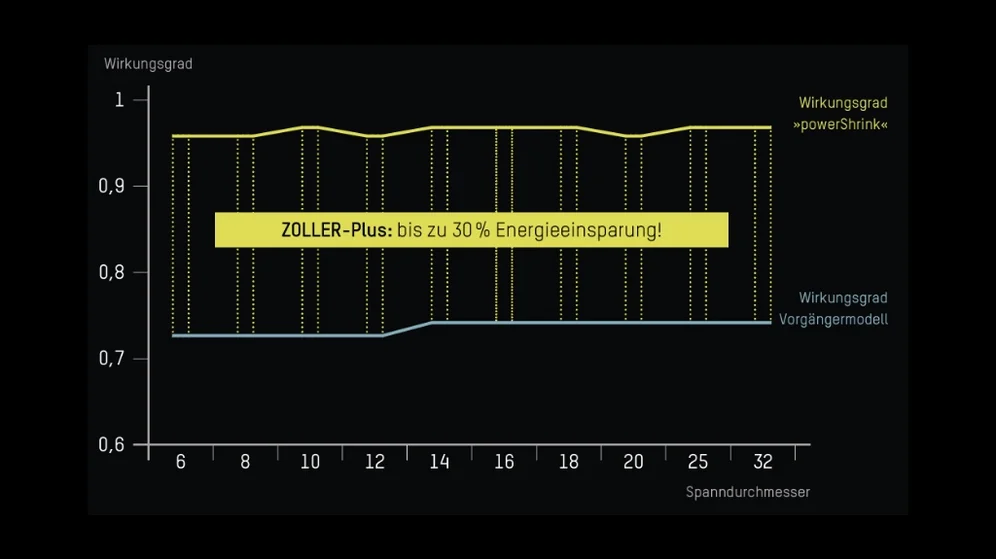

Ein besonderer Vorteil von »powerShrink«, mit dem ZOLLER seinen Beitrag für einen nachhaltigen Einsatz in der Fertigung leistet, ist die bis zu 30%-ige Energieeinsparung gegenüber dem Vorgängermodell. Darauf sind wir besonders stolz. Die Wärme und Energie kommt genau dort an, wo Sie sie benötigen, um Ihre Werkzeuge sicher ein- und auszuschrumpfen.

ZOLLER Re-inventing the induction coil

Schrumpftechnik

Ein intelligentes, durchdachtes Highlight des »powerShrink« ist die ZOLLER-Induktionsspule. Zwei parallel geschaltete Wicklungen innerhalb der Spule können je nach Spanndurchmesser und -länge getrennt aktiviert und unterschiedlich angesteuert werden. Dies ermöglicht eine optimale Energieeinbringung in den Spannbereich, beschleunigt den Heiz- und Kühlvorgang und schont Ihre Werkzeugaufnahmen.

Spule mit Abschirmsystem »varOct« Spule mit Abschirmscheiben

Wenn Kunst ins Schwarze trifft

Inspiriert von moderner Architektur und der optischen Kinematik ist der Abteilung Forschung und Entwicklung von ZOLLER ein Meisterwerk gelungen. Die ZOLLER-Induktionsspule mit Abschirmsystem »varOct« sorgt für höchste Effizienz und Ergonomie im Schrumpfprozess.

8 Ferrit-Elemente

Genial gedacht. Perfekt konstruiert. Die acht variablen Elemente der »varOct« Spulenabschirmung gleiten geschlossen aneinander vorbei – ein Designerlebnis. Die ZOLLER-Einzigartigkeit für unschlagbares Design und Effizienz.

Flexibilität im Handumdrehen

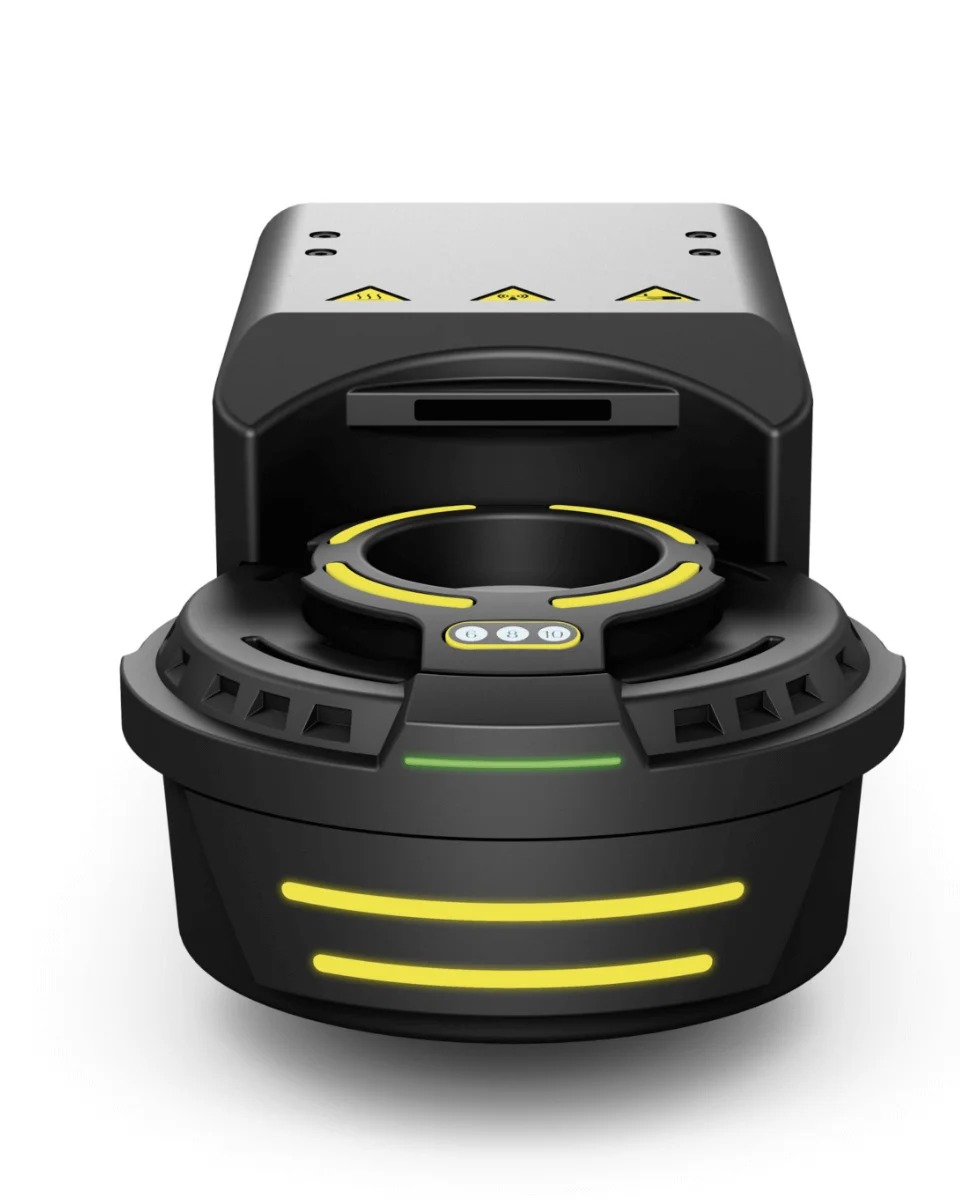

Mit der ZOLLER-Induktionsspule mit Abschirmscheiben entscheiden Sie sich für einen einfachen, manuellen Schrumpfprozess bei eher seltenem Durchmesserwechsel oder geringer Varianz.

Scheiben mit unterschiedlichen Durchmessern stellen sicher, dass das Magnetfeld der Spule optimal ausgerichtet wird und schirmen dieses entsprechend ab. Die optional erhältliche Bedienerführung »shrinkbyLight«, bestehend aus der Kontroll-LED zur Durchmesserüberwachung und der Zustandsanzeige der Wicklungen, erhöht zusätzlich die Prozesssicherheit bei der Bedienung Ihres »powerShrink«.

»coolbyLight«

Mit »powerShrink« von ZOLLER kühlen Sie mit maximaler Effizienz. Die fünf Kühlglocken für normgerechte Schrumpffutter von D6 mm bis D32 mm sorgen dank ihrer intelligenten Konstruktion und integrierter Kontaktkühlung für ein schnelles, gleichmäßiges Abkühlen. Ihre Schrumpffutter werden geschont und die hohe Rundlaufgenauigkeit bleibt erhalten.

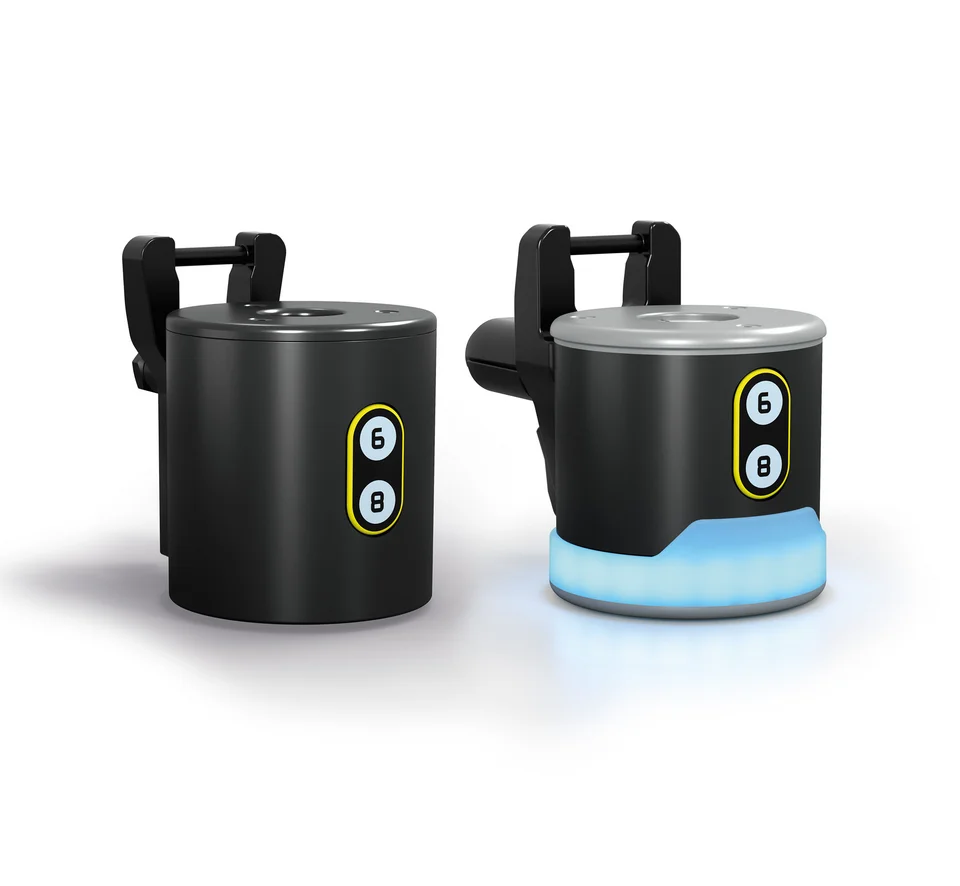

Kühlglocken Kühlglockenführung ZOLLER »zStream«

Fokussiert auf Komfort und Sicherheit

Für jede Anforderung die passende Kühlglocke: Wählen Sie zwischen der Standard-Kühlglocke oder der Kühlglocke mit »coolbyLight« Bedienerführung für maximale Sicherheit für Ihre Bedienerinnen und Bediener. Beide Kühlglocken erhalten Sie je nach Wunsch mit freier Führung oder linearer, mechanischer Führung.

Kühlglockenführung

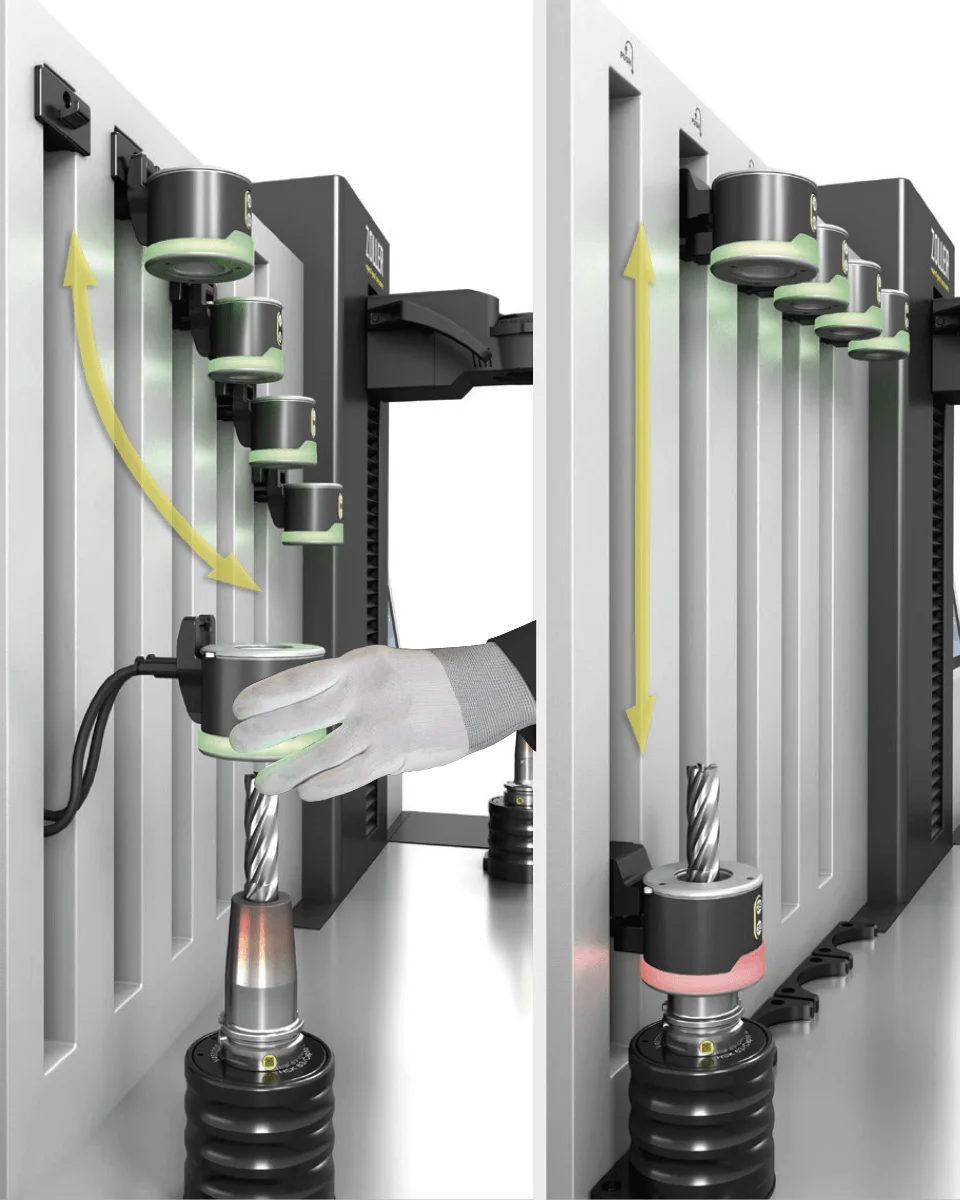

Einfach eingehängt oder sicher geführt? Entscheiden Sie zwischen zwei Varianten der Kühlglockenführung: der einfache Fixier-Mechanismus oder die lineare Führung für maximalen Komfort und Sicherheit.

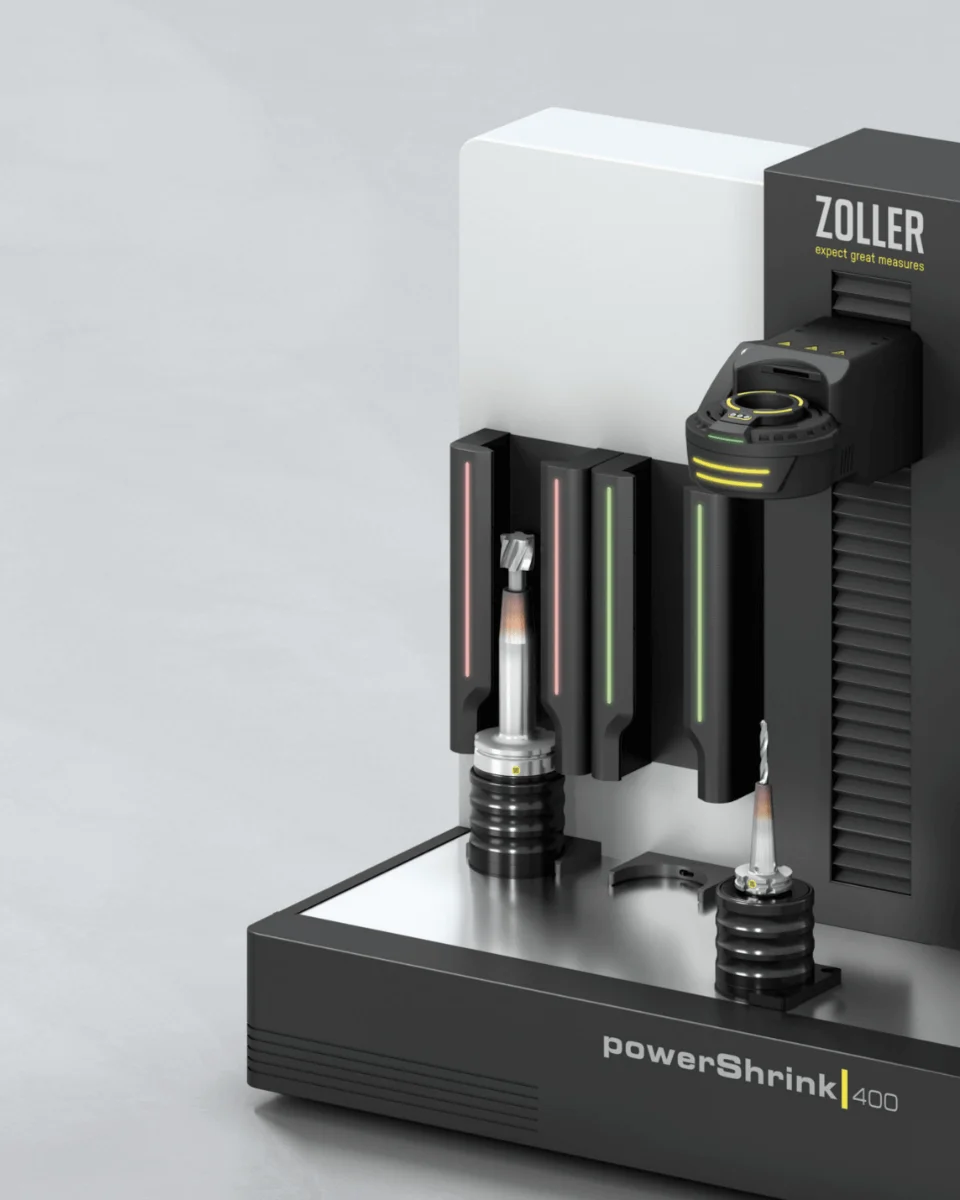

Die einzigartige Kühl-Alternative

Mit der Luftkühlung »zStream« von ZOLLER erhalten Sie maximale Flexibilität und Schutz beim Kühlen Ihrer Werkzeuge und Schrumpffutter, unabhängig von deren Kontur oder Durchmesser. Werkzeugschneiden stehen vollkommen außerhalb der Gefahr beschädigt zu werden. Sie benötigen keinerlei Zubehör wie Kühladapter. Zudem werden auch Ihre Schrumpfwerkzeuge über die gesamte Länge von bis zu 350 mm gleichmäßig gekühlt.

»coolbyLight«

»coolbyLight« Bedienerführung

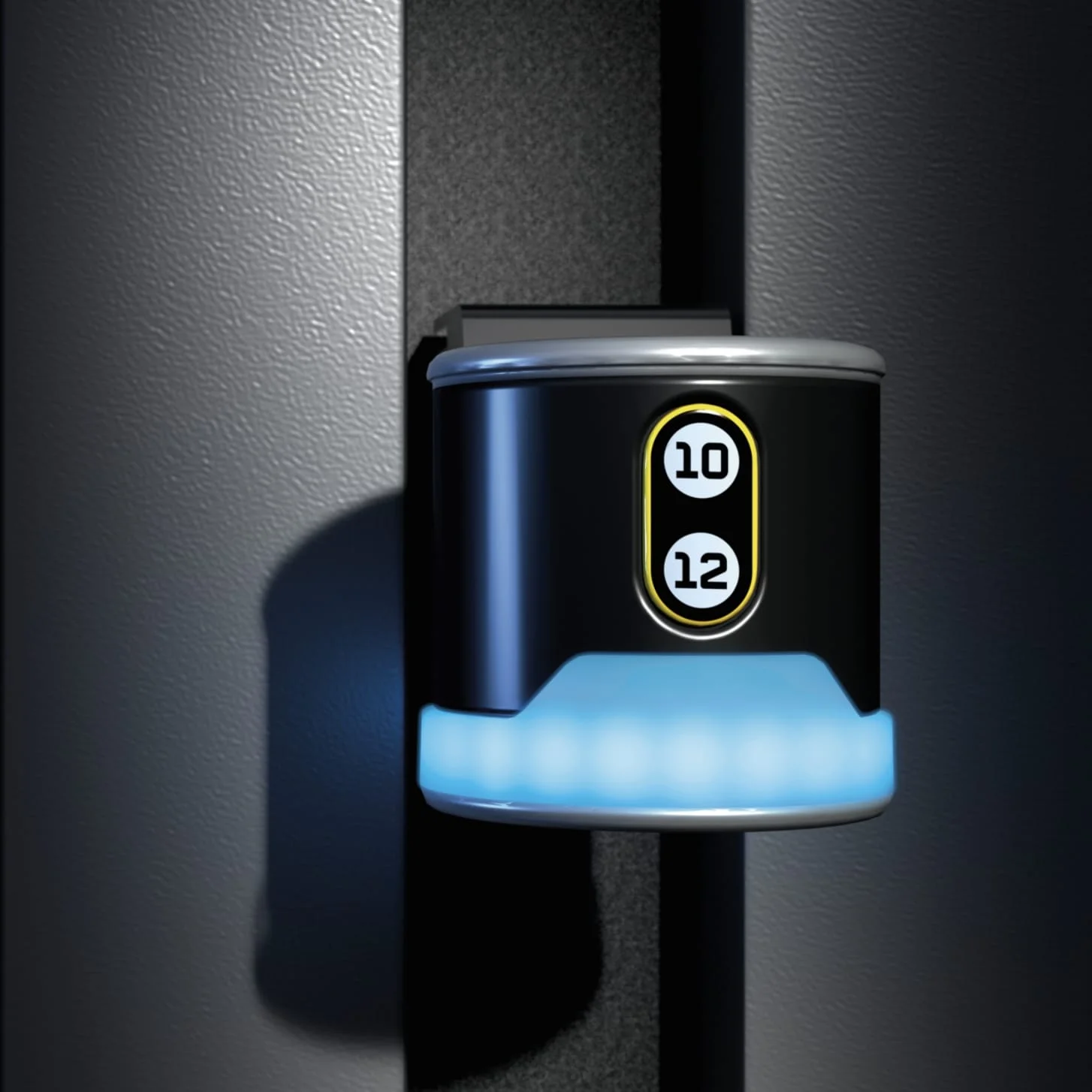

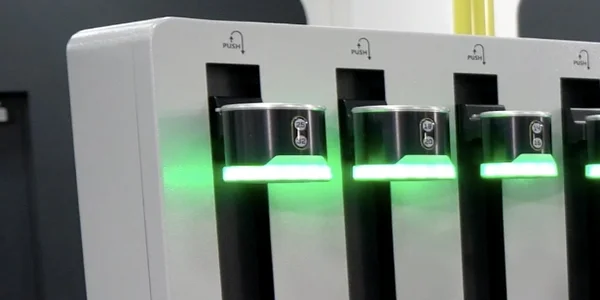

Innovative Kühlglocken mit »coolbyLight« Bedienerführung und Kühlmanagement sowie Durchmesseranzeige – führen die Bedienerin und den Bediener mithilfe des Farbsystems und den LEDs an den Kühlglocken sicher durch den Kühlprozess. Zusätzlich sind die Kühlglocken mit den entsprechenden Werkzeugdurchmessern hochwertig gekennzeichnet.

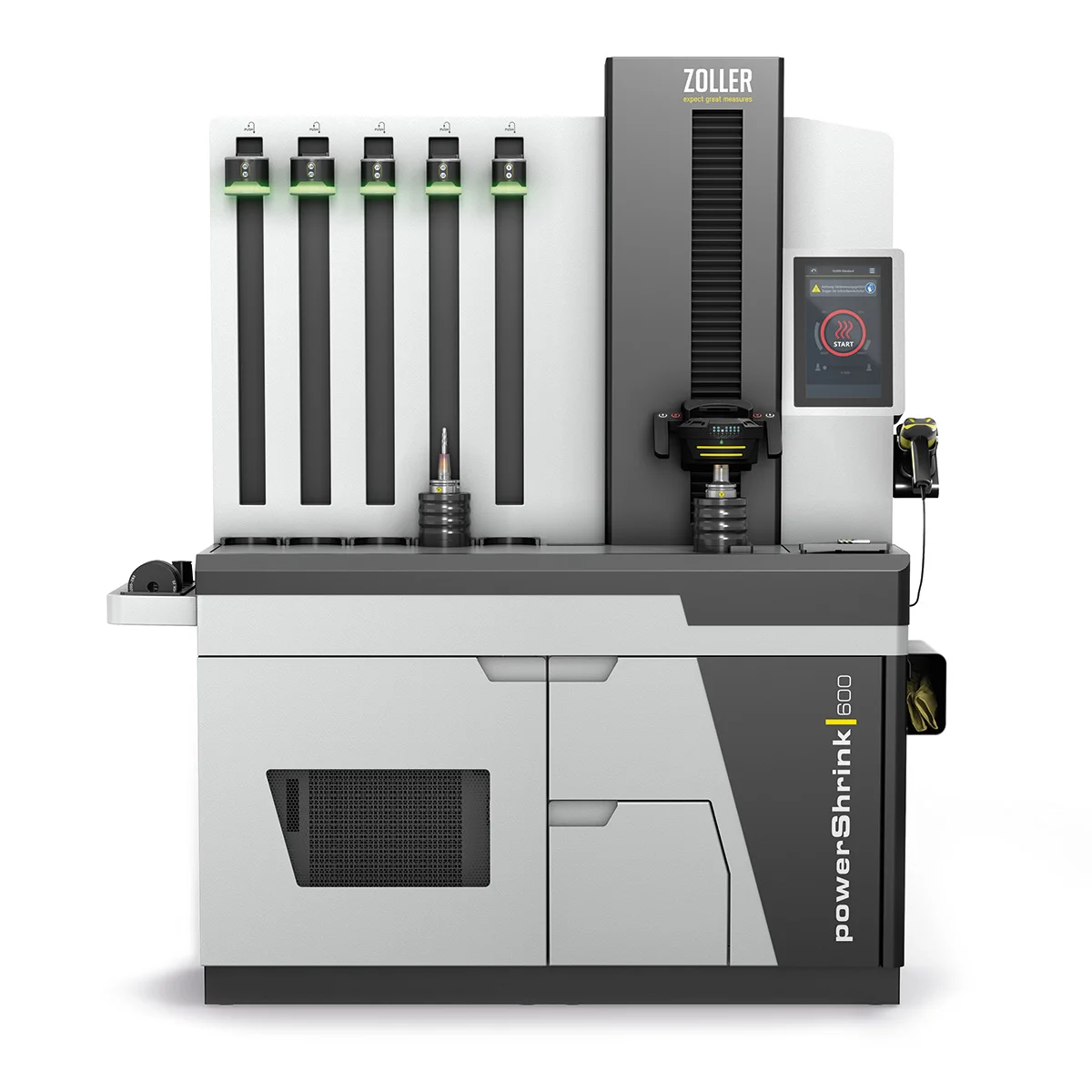

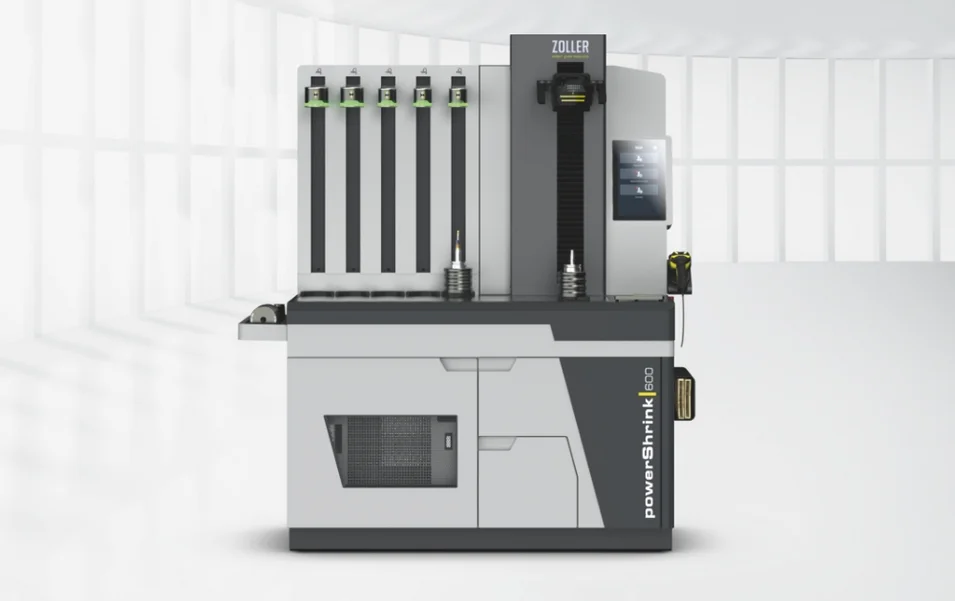

Wahlweise ist das »powerShrink 600« auch mit Standard-Kühlglocken oder mit Luftkühlung »zStream« erhältlich.

Spulenachse

Leichtgängige Spulenachse

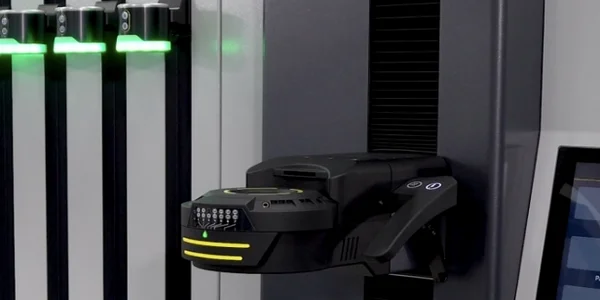

Leichtgängige Spulenachse – für eine schnelle und komfortable Bewegung der Spule. Das pneumatische Lösen der Achsklemmung, die hochgenaue THK-Linearführung und das Gegengewicht ermöglichen der Bedienerin und dem Bediener ergonomische Arbeitsabläufe und eine lange Nutzungsdauer. Die maximale Werkzeuglänge beträgt 600 mm.

Induktionsspule

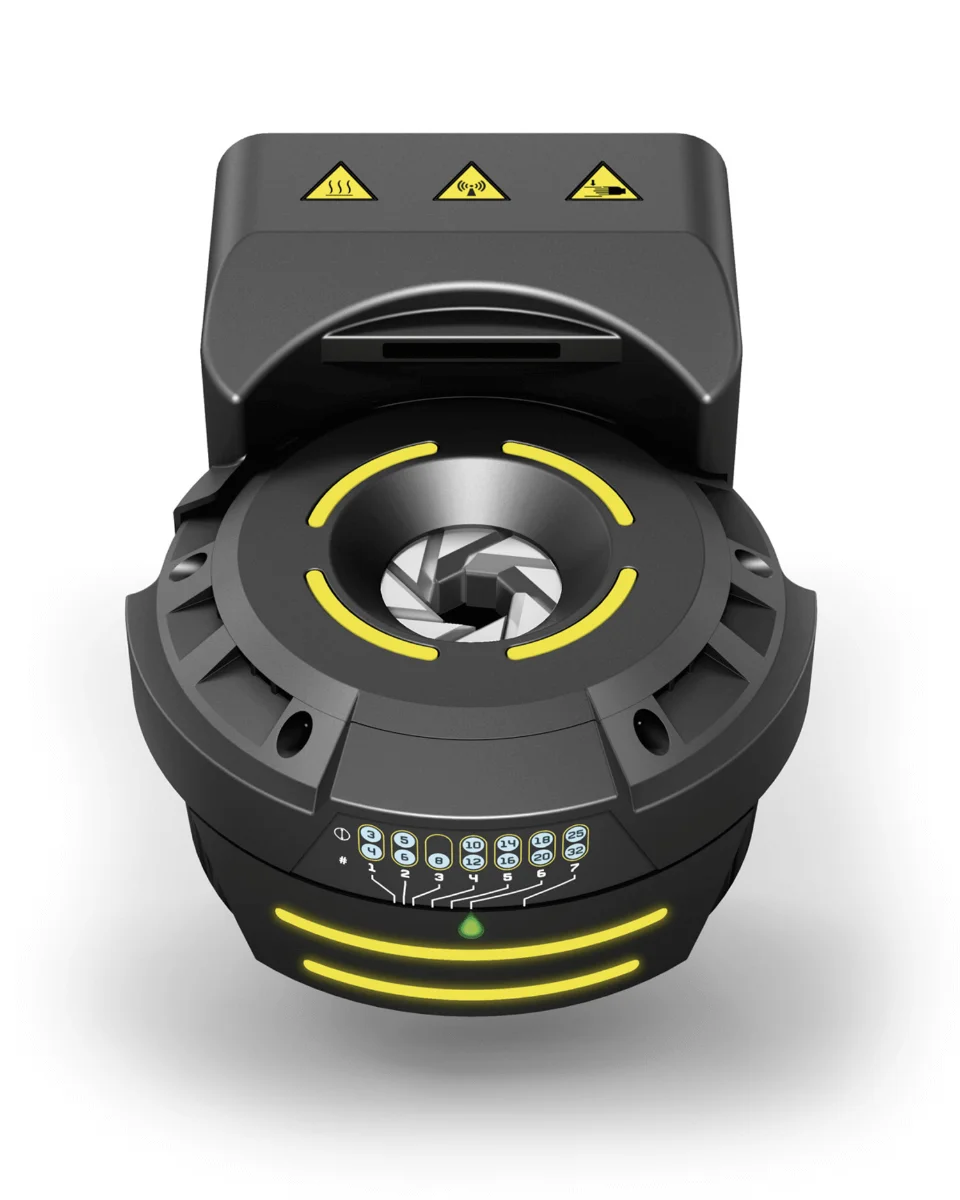

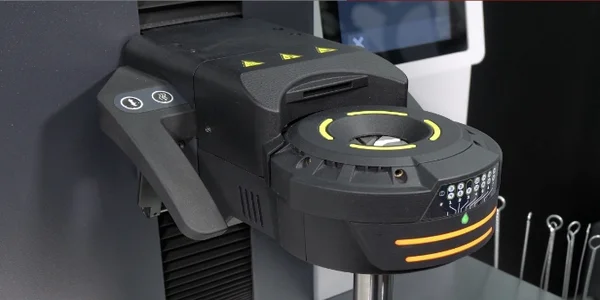

Induktionsspule mit »varOct« Abschirmsystem

Intelligente Induktionsspule mit »varOct« Abschirmsystem – mit ergonomischen Handgriffen auf der linken und rechten Seite, inkl. membraner Funktionstasten zum Bewegen der Spule und Aktivieren des Heizvorgangs. Dank des maximalen Innendurchmessers von 45,8 mm lassen sich auch Werkzeuge mit größerem Schneidendurchmesser einfach ein- und ausschrumpfen. Der Innendurchmesser der »varOct« lässt sich mithilfe einer Rasterung schnell und einfach manuell oder optional automatisiert auf den gewünschten Durchmesser einstellen.

ZOLLER »shrinkbyLight« ist neben »coolbyLight« eine der zwei Funktionen des ZOLLER »actbyLight« Bedienkonzepts. Diese optional erhältliche Bedienerführung der Spule gibt über LEDs an, welche Wicklungen aktiv sind und ob der gewählte Durchmesser mit dem gewählten Datensatz übereinstimmt. Eine falsch eingestellte Spule ist damit ausgeschlossen! Die Rauchgasabsaugung sorgt für den Schutz der Bedienerin und des Bedieners.

TFT-Touch-Monitor

TFT-Touch-Monitor mit ZOLLER »pilot« Software

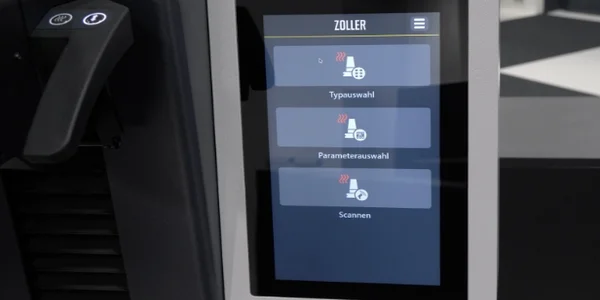

Industrietauglicher 12,5-Zoll-TFT-Touch-Monitor mit ZOLLER »pilot« Software – überzeugt mit einer gestochen scharfen Darstellung und einfacher Bedienung per Touch. Die klar strukturierte grafische Softwareoberfläche leitet mithilfe großer Funktionsflächen und Farben intuitiv durch den Schrumpfprozess. Das intelligente Kühlsystem, der Kühl-Manager, koordiniert die Kühlzeiten je nach Futterdurchmesser und schaltet das Kühlmodul nach einer definierten Zeit ab. Dies spart zusätzlich Energie.

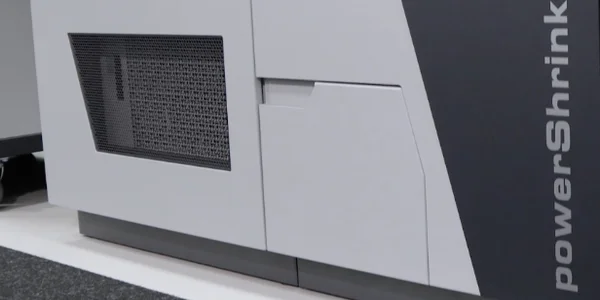

Untertisch

Stabiler Untertisch

Stabiler Untertisch – bildet dank besonders robuster Konstruktion die perfekte Basis für ein langlebiges Produkt. Zur Wartung und Kontrolle kann die Fronttüre geöffnet und der auf einer Schublade gelagerte Wasserkühler herausgezogen werden.

Ablageboards

Ergonomische Ablageboards

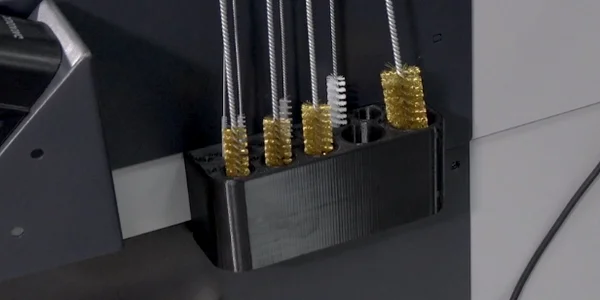

Ergonomische Ablageboards links und rechts – bieten Platz für die prozessnahe Positionierung von Hand-Scanner, Reinigungsbürsten, Sicherheitshandschuhen sowie Kühladaptern und Aufnahmeringen und runden damit die ergonomische Bedienung des Gerätes ab.

Stauraum

Großer Stauraum

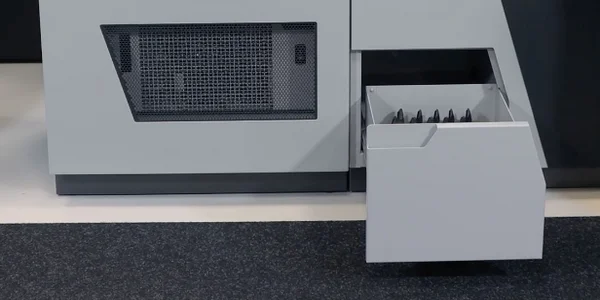

Großer Stauraum – für Kühlkomponenten, Rauchgasabsaugung und zur Ablage Ihres Zubehörs wie z. B. der Ausschrumpfvorrichtung.
Alle Komponenten werden strukturiert und ordentlich in drei im Untertisch integrierten Fächern, inkl. einer ausziehbaren Schublade, untergebracht

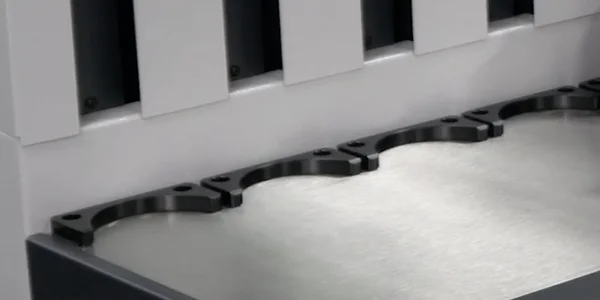

Arbeitsfläche

Robuste und glatte Arbeitsfläche

Robuste und glatte Arbeitsfläche – aus Edelstahl bietet ausreichend Platz für das Erhitzen und Kühlen Ihrer Schrumpffutter.

Das Material ist optimal auf die Aufnahmetöpfe abgestimmt, sodass ein Verschieben des Werkzeugs leicht, geräuscharm und schnell ausgeführt werden kann.

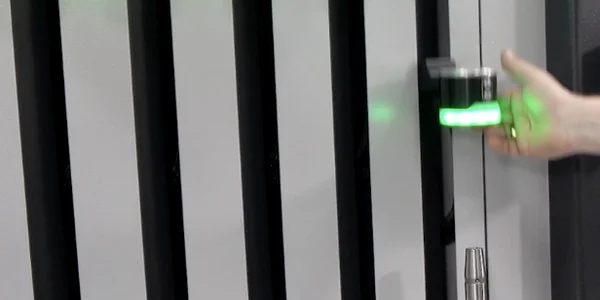

Kühlglockenführung

Leichtgängige, lineare, mechanische Kühlglockenführung – erlaubt die exakte und sichere Positionierung der Kühlglocken auf Ihren Schrumpffuttern. Ein Ausgleichsgewicht sorgt beim Lösen der Kühlglocke über den Push-to-Release-Mechanismus dafür, dass diese nicht abrupt nach unten fällt. Dies ist sicher und schützt vor Verletzungen. Die Führung sorgt zudem dafür, dass die Kühlglocke beim Aufsetzen die Schneide nicht berührt und somit beschädigen kann.

Wahlweise auch in einfacher Fixier-Mechanismus-Variante erhältlich.

Hand-Scanner

Praktischer Hand-Scanner

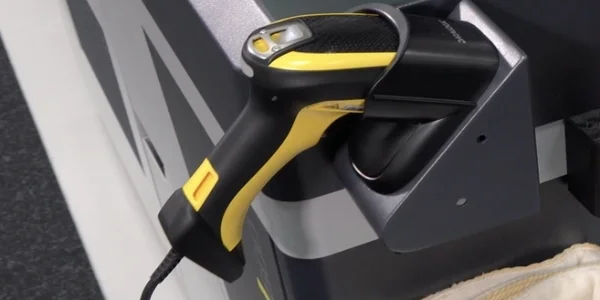

Praktischer Hand-Scanner – für einen schnellen und sicheren Start Ihres Schrumpfprozesses. Einfach DataMatrix-Code auf dem ZOLLER »idChip« scannen und alle notwendigen Schrumpfparameter stehen sofort in der »pilot« Software zur Verfügung.
