Auf welche Temperatur wird der Werkzeughalter während des Schrumpfvorgangs erwärmt?

Dies hängt von der Geometrie des Halters, der Größe des Spanndurchmessers und der Kegelgröße ab. Während einige Standardhalter 4,5 Grad haben, haben schlanke Halter 3 Grad. Je nach Typ wird beim Schrumpfen des Halters eine unterschiedliche Temperatur von 150˚C bis 350˚C verwendet.

Die Rauchgasabsaugung entfernt Rauchgase zuverlässig aus dem Arbeitsbereich der Bedienerin und des Bedieners. Die etablierte und patentierte Rauchgasabsaugung oberhalb der Induktionsspule wurde um eine integrierte Absaugung im Inneren des Spulengehäuses erweitert. Die Rauchgase werden somit direkt dort abgesaugt, wo sie entstehen. Die Filtereinheit findet im Untertisch einen sicheren Platz.

Welche Arten von Schneidwerkstoffen können in Schrumpfhalterungen für das Schrumpfverfahren verwendet werden?

Stahl, HSS, Hartmetall, Schwermetalle, Metallpulver, Schrumpfhalterverlängerungen.

Wie groß ist die erforderliche Toleranz für den Schaftdurchmesser des Schneidwerkzeugs bei der Verwendung eines Schrumpfwerkzeughalters?

Die Schafttoleranz des Schneidwerkzeugs muss h6 oder h5 betragen.

Ist es möglich, die Lebensdauer des Werkzeughalters und die Anzahl der Schrumpfzyklen des Werkzeughalters zu überwachen?

Mit dem ZOLLER »powerShrink« ist es möglich, die Heizzyklen des Werkzeughalters mit Hilfe einer eindeutigen Werkzeughalter-ID-Nummer z.B. der ZOLLER »idChip« Technologie zu überwachen. Jeder Zyklus wird in der »pilot« Software überwacht und registriert.

Was ist die minimale und maximale Erhitzungszeit?

Die Erhitzungszeit hängt von der Geometrie des Werkzeughalters und dem Spanndurchmesser ab. Bei kleinen Durchmessern dauert diese 2 bis 3 Sekunden, bei großen Durchmessern 5 bis 7 Sekunden.

Was ist die minimale und maximale Kühlungszeit?

ZOLLER bietet zwei Arten der Kühlsysteme an: Ein berührungsloses Kühlsystem mit Luftkühlung und Kühladapter. Je nach Werkzeugdurchmesser beträgt die Kühlzeit mit Kühladaptern 60 bis 120 Sekunden. Bei der Luftkühlung »Zstream« wird der Vorgang Konditionierung genannt, bei dem der komplette Werkzeughalter von der Nase bis zum Flansch gekühlt wird. Die Konditionierungszeit hängt hier vom Durchmesser des Halters ab und beträgt 3 bis 5 Minuten.

Ist für die Installation des »powerShrink« Geräts ein klimatisierter Raum erforderlich?

Ein klimatisierter Raum ist nicht erforderlich. Das Gerät kann in einem staubfreien Bereich in der Maschinenhalle installiert werden.

Wie funktioniert das Schrumpfen und was für ein Prozess findet hier statt?

Das Konzept ist simpel. Jeder Schrumpfwerkzeughalter wird mit einem Innendurchmesser hergestellt, der etwas kleiner ist als der Schaftdurchmesser des Schneidwerkzeugs. Mit einem Induktionsgerät wird der Nasenbereich des Werkzeughalters schnell erhitzt, um den Innendurchmesser zu vergrößern. An diesem Punkt kann das Schneidwerkzeug in den Werkzeughalter eingesetzt werden. Danach wird der Werkzeughalter abgekühlt und der Durchmesser schrumpft, wodurch eine Kraft auf den Schaft des Schneidwerkzeugs ausgeübt wird, um dieses genau in Position zu halten.

Was ist berührungsloses Kühlen und Kontaktkühlung?

Wenn Werkzeughalter ohne direkten Kontakt geschrumpft werden, wird das Werkzeughaltersystem berührungslose Kühlung genannt. Dies erfolgt z. B. mit Hilfe von Kühladaptern oder Luftkühlung. Wenn die Werkzeughalter nach dem Erhitzen mit einer Flüssigkeit gekühlt werden, nennt man diesen Vorgang Abschrecken. Die Lebensdauer des Halters verringert sich und der Halter rostet, wenn der Werkzeughalter weiterhin mit Flüssigkeiten direkt darauf verwendet wird. Die Kühlflüssigkeit wird nach kurzer Zeit schmutzig und muss ersetzt werden, da sie sonst zusammenfällt, stark riecht und schädliche Inhaltsstoffe enthält, die für die menschliche Haut gefährlich sind.

Ist es möglich, dieselbe Schrumpfmaschine für Standarddurchmesser von 3 bis 32 mm und Schwerlastschrumpfhalter für Durchmesser über 32 mm zu verwenden?

Ja, dies ist mit dem ZOLLER »powerShrink 600« möglich, bei der die 14 kVA-Induktionsspule und die 22 kVA-Induktionsspule schnell und einfach über die Schnellwechselschnittstelle ausgetauscht werden können.

Ist es möglich, die Gesamtlänge des Werkzeugs nach dem Schrumpfen mit der »powerShrink« Maschine zu verstellen?

Ja, mit den Einstellsystemen »eQset« und »liteSet« ist es möglich, die Gesamtlänge des Werkzeugs am »powerShrink« voreinzustellen.

Luftkühlung »zStream«

Mit der Luftkühlung »zStream« von ZOLLER erhalten Sie maximale Flexibilität und Schutz beim Kühlen Ihrer Schrumpffutter, unabhängig von deren Kontur oder Durchmesser. Zudem werden Ihre Schrumpfwerkzeuge über die gesamte Länge gleichmäßig und sicher gekühlt – ohne die Gefahr, beschädigt zu werden. »zStream« eignet sich auch hervorragend zur Kühlung abgesetzter Werkzeuge.

Längeneinstellung »eQset«

Das integrierte Längeneinstellsystem dient zur Einstellung der Gesamtlänge oder Auskraglänge und zum Werkzeugtausch. Die pneumatisch aktivierte Schnellverstellung und Feinstellung per Handrad ermöglichen schnelles, ergonomisches und präzises Positionieren des Tastkopfes auf die gewünschte Höhe.

Scan-Funktion inkl. Hand-Scanner

Die »pilot« Software Scan-Funktion in Kombination mit dem Hand-Scanner ermöglichen eine sichere Auswahl des passenden Schrumpfparameters per Scan der Halternummer auf der Schrumpfaufnahme. Unabhängig vom Hersteller werden alle Schrumpffutter mit DataMatrix-Code (z. B. ZOLLER »idLabel«, ZOLLER »idChip«) unterstützt. In der »pilot« Software kann pro Schrumpffutter jeder Heizvorgang gezählt werden. Außerdem kann eine Warn- und Verschleißgrenze, in Bezug auf die zulässigen Heizvorgänge, hinterlegt werden.

Aufstelltisch für »powerShrink«

Als Alternative zur Aufstellung auf einer Werkbank können »powerShrink 300« und »powerShrink 400« auf einem Aufstelltisch mit ergomisch optimaler Arbeitshöhe positioniert werden. In diesem finden Kühler und Rauchgasabsaugung einen aufgeräumten Platz. Optional ist der Aufstelltisch mit stabilen Rollen und ergonomischem Griff erhältlich, um eine variable Positionierung zu ermöglichen.

Konfigurationen für »powerShrink 400 | 11«

Es stehen 3 Grundkonfigurationen für die Induktionsspulen zur Auswahl: Kombination aus beliebiger 14-kVA-Induktionsspule mit Schnellwechselschnittstelle, Wechsel der Induktionsspule je nach Schrumpffutterlänge von einer auf die andere InduktionsspulenachseKombination aus 2 beliebigen 14-kVA-Induktionsspulen ohne »shrinkbyLight« und ohne SchnellwechselschnittstelleKombination aus beliebiger 14-kVA-Induktionsspule mit einer 22-kVA-Induktionsspule mit Schnellwechselschnittstelle

Mit Ihrem »powerShrink« erhalten Sie standardmäßig einen Aufnahmetopf. Zum parallelen Heizen und Kühlen können wahlweise weitere hinzubestellt werden. Die Arbeitsfläche ist perfekt auf den Aufnahmetopf abgestimmt und gewährleistet ein komfortables und geräuscharmes Verschieben.

Die unterschiedlichen Aufnahmeringe ermöglichen flexibles Umrüsten zwischen verschiedenen Aufnahmeschnittstellen. Für alle gängigen Werkzeugaufnahmetypen und ‑größen bis SK 50, HSK 100 und PSC 10.

Kühladapter für spezielle Schrumpffutterformen und -größen (z. B. auch für D3 mm bis D5 mm). Passend für Kühlglocken D14 mm bis D16 mm oder D25 mm bis D32 mm.

Ablageboard für Aufnahmeringe und Sonderkühladapter Das Ablageboard bietet Platz zur Ablage von vier Aufnahmeringen und sechs Sonderkühladaptern Größe I oder drei Sonderkühladapter Größe I und Größe II. WerkzeugablageZur Ablage von Schaftwerkzeugen am Schrumpfarbeitsplatz. Die Position der Ablage kann durch die Bedienerin und den Bediener frei gewählt werden. Ablage für ReinigungsbürstenZur Aufbewahrung der Reinigungsbürsten gibt es eine Ablage mit allen Bürstendurchmessern, welche über Magnete an beliebiger Position am Gerät angebracht werden kann. Auch die Bürsten zur Reinigung der Aufnahmebohrung von Schrumpffuttern sind bei ZOLLER erhältlich – für Schaftdurchmesser D3 mm bis D32 mm, wahlweise aus Messing oder Kunststoff. Geteilte Abschirmscheiben mit AblageZum Ausschrumpfen abgesetzter Werkzeuge kann optional ein Satz Abschirmscheiben (5 Stück) in geteilter Ausführung inkl. der entsprechenden Scheibenablage bestellt werden.

Für eine optimale Bedienfreundlichkeit kann der standardmäßig links angebrachte Bediengriff wahlweise rechts oder beidseitig angebracht gewählt werden. Jeder Bediengriff ist mit zwei Funktionstasten – zum Bewegen der Spule und Aktivierung des Heizvorgangs – ausgestattet.

Ausschrumpfvorrichtung »toolEx«

»toolEx« unterstützt Sie beim Entfernen von Werkzeugen aus dem Schrumpffutter, die sich nicht von Hand oder mit einer Zange herausziehen lassen, wie z. B. abgebrochene Werkzeuge. Das Set beinhaltet einen Aufnahmehalter und sechs Auswerferstangen.

Längeneinstellung »liteSet«

Mit »liteSet« stellen Sie die Auskraglänge des einzuschrumpfenden Werkzeugs ein. Die maximale Auskraglänge beträgt 150 mm. Das Set beinhaltet vier Klemmprismen für Schaftdurchmesser D3 mm bis D32 mm.

ZOLLER-Premium für die volle Flexibilität

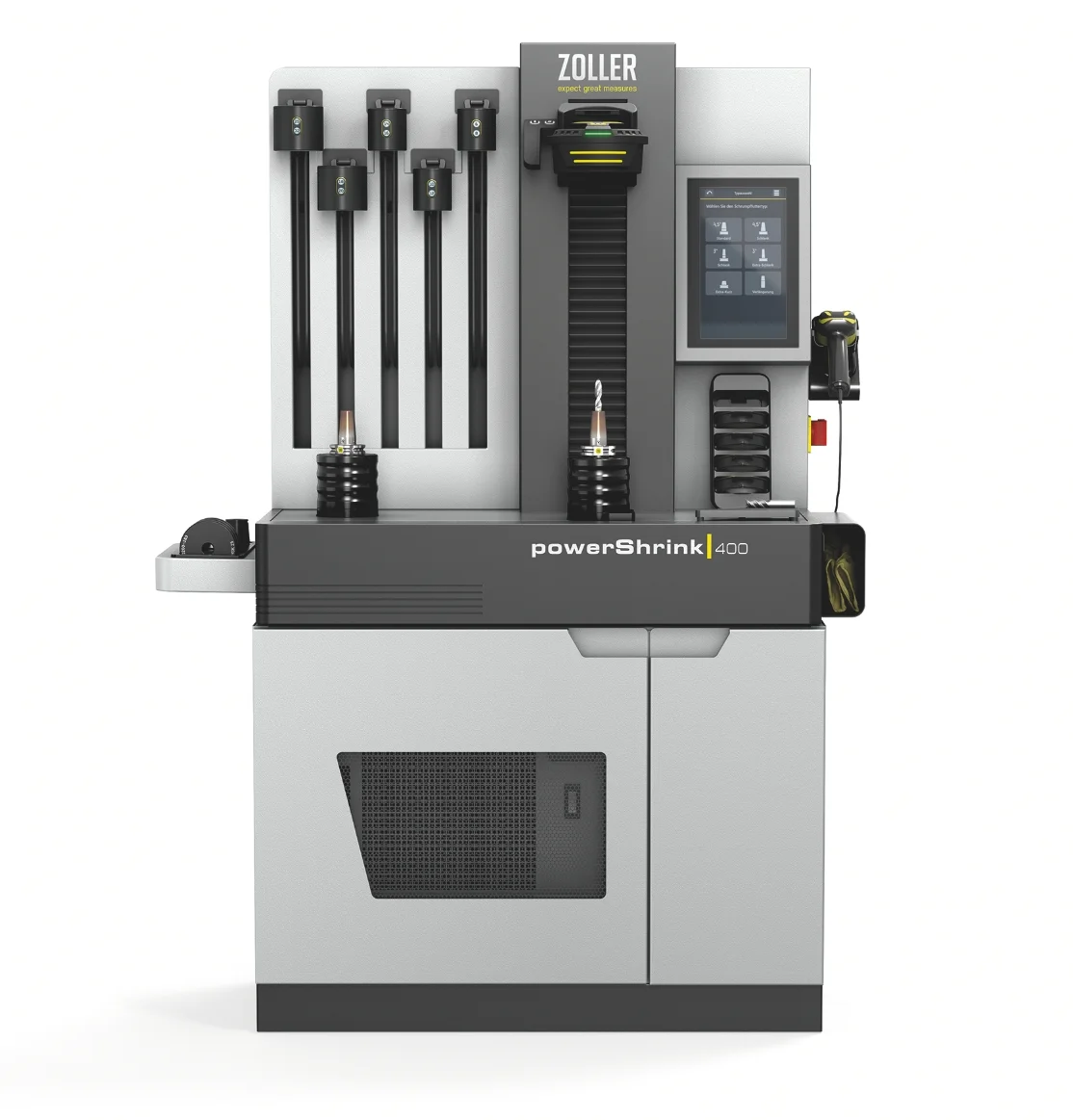

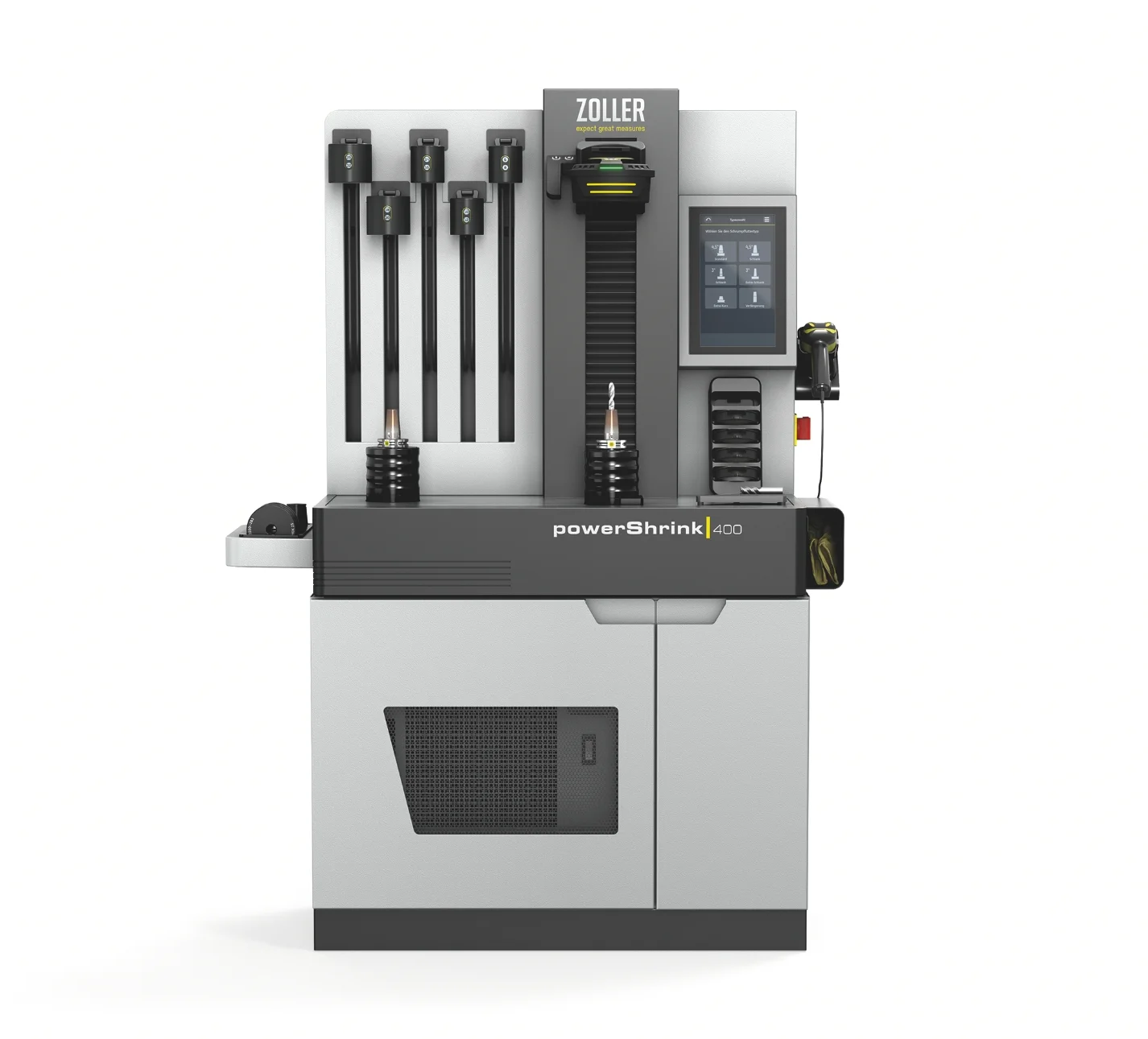

Name: »powerShrink«
Brand: Zoller

Kühlglockenführung

Sichere, freie Kühlglockenführung

Sichere, freie Kühlglockenführung – sorgt mithilfe eines einfachen Fixiermechanismus bei der Anbringung der Kühlglocken für maximalen Komfort und Sicherheit.

Induktionsspule

Induktionsspule mit Abschirmscheiben

Intelligente Induktionsspule mit Abschirmscheiben – mit ergonomischem Handgriff auf der linken Seite, inklusive membraner Funktionstasten zum Bewegen der Spule und Aktivieren des Heizvorgangs.

Die Bedienerführung »shrinkbyLight« gibt über LEDs Auskunft darüber, welche Wicklungen im Moment aktiv sind und stellt sicher, dass die korrekte Abschirmscheibe zum gewählten Datensatz in die Spule einlegt wird. »shrinkbyLight« gibt wortwörtlich grünes Licht für den weiteren Schrumpfprozess und sorgt dabei für maximale Sicherheit. Die Rauchgasabsaugung sorgt für den Schutz der Bedienerin und des Bedieners.

Optional ist die Induktionsspule des »powerShrink 400« mit Abschirmsystem »varOct« erhältlich.

Standard-Kühlglocken

Innovative Standard-Kühlglocken

Innovative Standard-Kühlglocken – zur schnellen Kühlung Ihrer Schrumpffutter. Hochwertige Angaben der Werkzeugdurchmesser geben Auskunft über die entsprechend korrekte Kühlglocke. Das intelligente Kühlsystem, der Kühl-Manager, koordiniert die Kühlzeiten je nach Futterdurchmesser und schaltet das Kühlmodul nach einer definierten Zeit ab. Dies spart zusätzlich Energie im Schrumpfprozess.

Wahlweise ist das »powerShrink 400« auch mit Kühlglocken inklusive Bedienerführung »coolbyLight« und Kühlzeitüberwachung oder mit Luftkühlung »zStream« erhältlich.

TFT-Touch-Monitor

TFT-Touch-Monitor mit ZOLLER »pilot« Software

Industrietauglicher 13,3"-TFT-Farbmonitor mit Touch-Bedienung und ZOLLER-Bediensoftware »pilot« – überzeugt mit einer gestochen scharfen Darstellung und einfacher Bedienung per Touch. Die klar strukturierte grafische Softwareoberfläche leitet mithilfe großer Funktionsflächen und Farben intuitiv durch den Schrumpfprozess.

Spulenachse

Leichtgängige Spulenachse

Leichtgängige Spulenachse – für eine schnelle und komfortable Bewegung der Spule. Das elektromagnetische Lösen der Achsklemmung, die hochgenaue THK-Linearführung und das Gegengewicht ermöglichen der Bedienerin und dem Bediener ergonomische Arbeitsabläufe und eine lange Nutzungsdauer. Die maximale Werkzeuglänge beträgt 600 mm.

Hand-Scanner

Praktischer Hand-Scanner

Praktischer Hand-Scanner – für einen schnellen und sicheren Start Ihres Schrumpfprozesses. Einfach DataMatrix-Code auf dem ZOLLER »idChip« scannen und alle notwendigen Schrumpfparameter stehen sofort in der Software »pilot« zur Verfügung.

Arbeitsfläche

Robuste und glatte Arbeitsfläche

Robuste und glatte Arbeitsfläche – aus Edelstahl bietet ausreichend Platz für das Erhitzen und Kühlen Ihrer Schrumpffutter. Das Material ist optimal auf die Aufnahmetöpfe abgestimmt, sodass ein Verschieben des Werkzeugs leicht, geräuscharm und schnell ausgeführt werden kann.

Ablageboards

Ergonomische Ablageboards

Ergonomische Ablagebords links und rechts – bieten Platz für die prozessnahe Positionierung von Reinigungsbürsten, Sicherheitshandschuhen sowie Kühladaptern und Aufnahmeringen und runden damit die ergonomische Bedienung des Gerätes ab.

Untertisch

Stabiler Untertisch

Stabiler Untertisch – bildet dank besonders robuster Konstruktion die perfekte Basis für ein langlebiges Produkt. Zur Wartung und Kontrolle kann die Fronttüre geöffnet und der auf einer Schublade gelagerte Wasserkühler herausgezogen werden.

Optional erhalten Sie den Untertisch auf Rollen und mit ergonomischen Griff für die flexible Positionierung des »powerShrink 400« in Ihrer Fertigung oder als Werkbankversion ohne Untertisch.

Stauraum

Großer Stauraum

Großer Stauraum – bietet genügend Platz für Kühlkomponenten und Rauchgasabsaugung.

Sichere, freie Kühlglockenführung

Sichere, freie Kühlglockenführung – sorgt mithilfe eines einfachen Fixiermechanismus bei der Anbringung der Kühlglocken für maximalen Komfort und Sicherheit.

Induktionsspule mit Abschirmscheiben

Intelligente Induktionsspule mit Abschirmscheiben – mit ergonomischem Handgriff auf der linken Seite, inklusive membraner Funktionstasten zum Bewegen der Spule und Aktivieren des Heizvorgangs.

Optional ist die Induktionsspule des »powerShrink 400« mit Abschirmsystem »varOct« erhältlich.

Innovative Standard-Kühlglocken

Wahlweise ist das »powerShrink 400« auch mit Kühlglocken inklusive Bedienerführung »coolbyLight« und Kühlzeitüberwachung oder mit Luftkühlung »zStream« erhältlich.

TFT-Touch-Monitor mit ZOLLER »pilot« Software

Leichtgängige Spulenachse

Praktischer Hand-Scanner

Robuste und glatte Arbeitsfläche

Ergonomische Ablageboards

Stabiler Untertisch

Optional erhalten Sie den Untertisch auf Rollen und mit ergonomischen Griff für die flexible Positionierung des »powerShrink 400« in Ihrer Fertigung oder als Werkbankversion ohne Untertisch.

Großer Stauraum

Großer Stauraum – bietet genügend Platz für Kühlkomponenten und Rauchgasabsaugung.

Schrumpftechnik: Ihre Vorteile

Lesen Sie, wie wir die hohen Steigerungen bei Energieeffizienz, Prozessgeschwindigkeit und Ergonomie erzielt haben. Nutzen Sie Perfektion für Ihre Fertigung.

Mehr erfahren

Christoph Zoller — 1:1 Expertengespräch

Der individuelle Austausch über Ihre Ziele und unsere Ideen dafür. Die Online-Beratung von ZOLLER direkt aus der Smart Factory. Vereinbaren Sie jetzt Ihren Termin.

Mehr erfahren

ZOLLER-Premium für die volle Flexibilität

Kühlglockenführung

Sichere, freie Kühlglockenführung

Induktionsspule

Induktionsspule mit Abschirmscheiben

Standard-Kühlglocken

Innovative Standard-Kühlglocken

TFT-Touch-Monitor

TFT-Touch-Monitor mit ZOLLER »pilot« Software

Spulenachse

Leichtgängige Spulenachse

Hand-Scanner

Praktischer Hand-Scanner

Arbeitsfläche

Robuste und glatte Arbeitsfläche

Ablageboards

Ergonomische Ablageboards

Untertisch

Stabiler Untertisch

Stauraum

Großer Stauraum

Sichere, freie Kühlglockenführung

Induktionsspule mit Abschirmscheiben

Innovative Standard-Kühlglocken

TFT-Touch-Monitor mit ZOLLER »pilot« Software

Leichtgängige Spulenachse

Praktischer Hand-Scanner

Robuste und glatte Arbeitsfläche

Ergonomische Ablageboards

Stabiler Untertisch

Großer Stauraum
