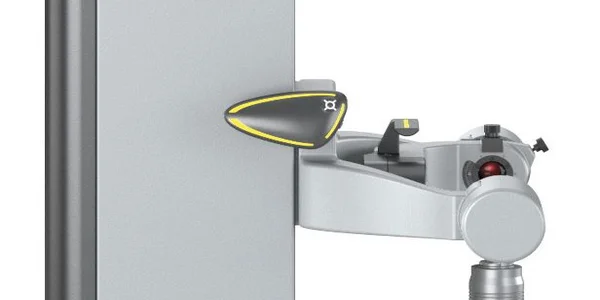

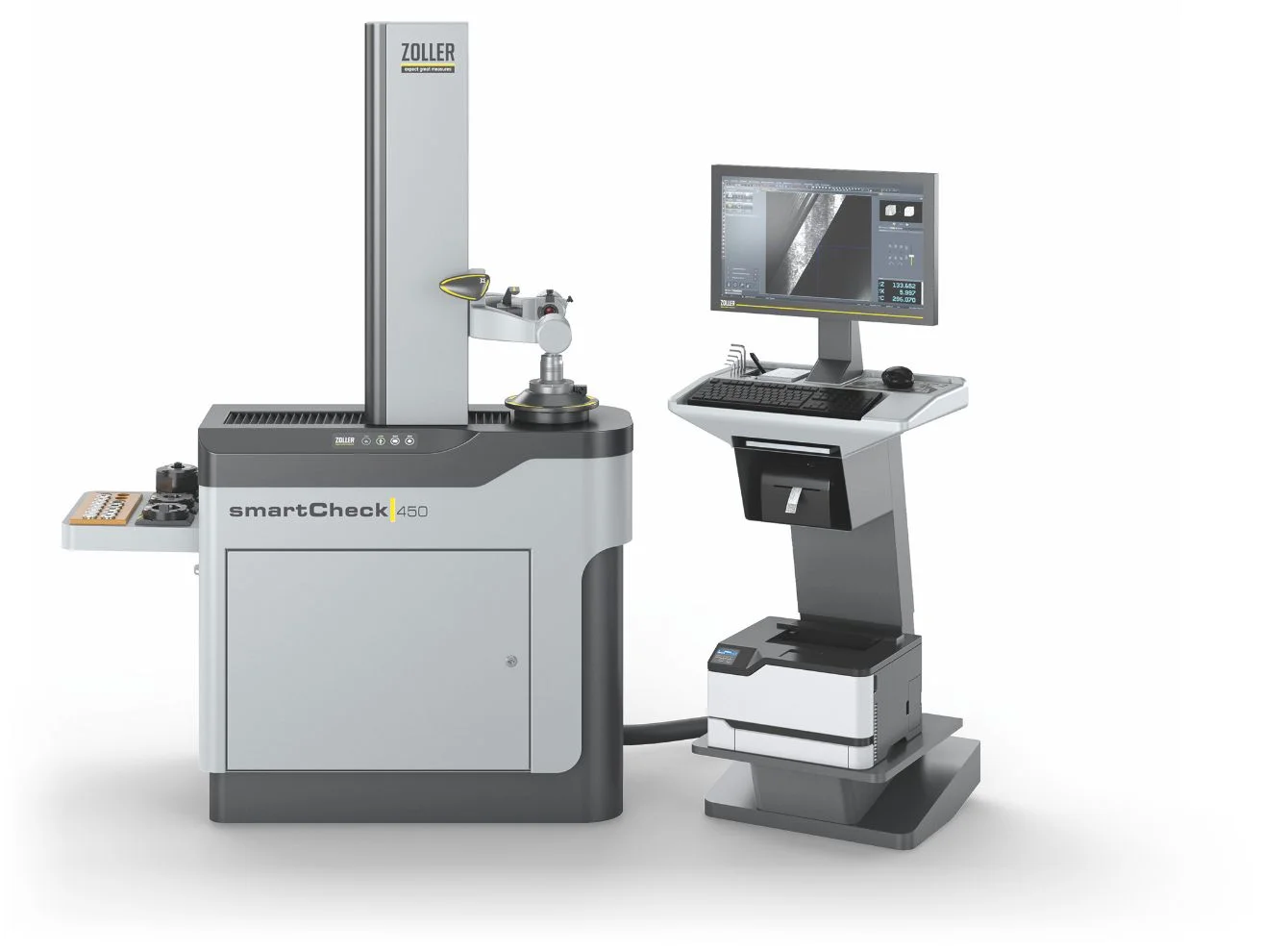

Einhandbediengriff »eQ«

Ergonomischer Einhandbediengriff »eQ«

Ergonomischer Einhandbediengriff »eQ« (ergonomic & quick) – um den Optikträger in Z- und X-Achse spielend leicht auf die richtige Position zu verfahren. Der Button mit dem Solutions-Symbol lässt sich mit weiteren praktischen Funktionen individuell konfigurieren, wodurch die Bedienung noch einfacher und komfortabler wird.

Z-, X-Achse

Z-, X-Achse manuell/CNC

Z-, X-Achse manuell/CNC – die hochpräzisen und leichtgängigen Linearachsen dienen der Schnell- und Feinpositionierung der messenden Optik zur Werkzeug­schneide. Ob manuell für Stichproben über den Einhandbediengriff »eQ« oder CNC-gesteuert für vollautomatische Abläufe erlauben diese eine sichere, schnelle und bequeme Ausführung der Messung.

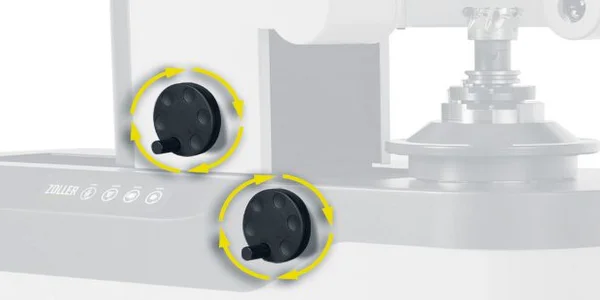

Manuelle Feinverstellung – die Alternative zur CNC-Steuerung. Die ergonomischen Handräder zur zusätzlichen manuellen Feinjustierung der Z- und X-Achse eignen sich speziell für das Modul Werkzeuginspektion.

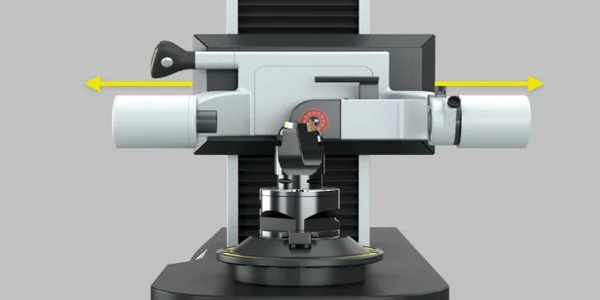

Y-Achse

Y-Achse

Y-Achse – die optionale, CNC-gesteuerte Linearachse zum Messen von aus der Mitte liegenden Schneiden an Dreh- oder Multifunktionswerkzeugen.

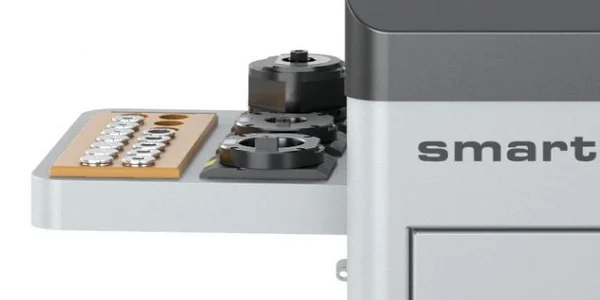

Ablagebord

Praktisches Ablagebord

Praktisches Ablagebord – nimmt Vorsatzhalter, Adapter, Werkzeuge und Zwischenbüchsen auf.

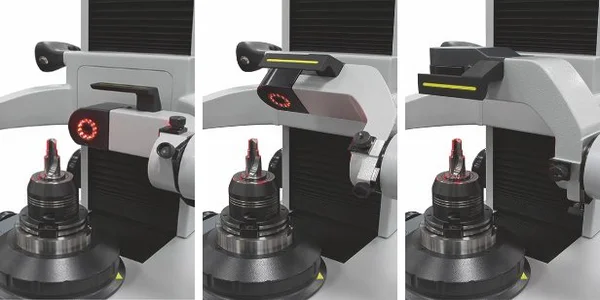

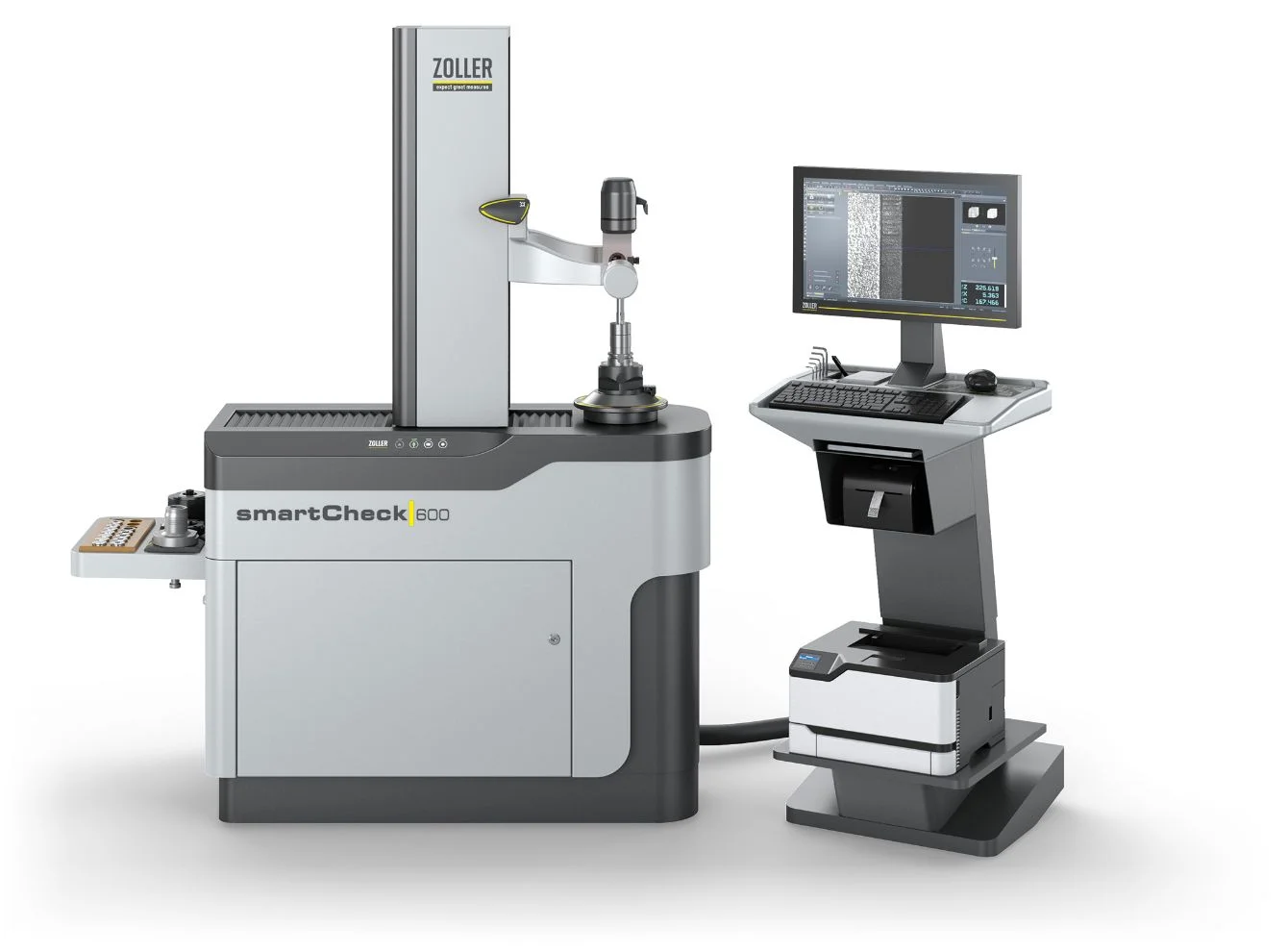

Auflichtkamera

Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera

Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera – für radiale und axiale Inspektions- und Messaufgaben. Das integrierte LED-Ringlicht sorgt mit regelbarer Lichtintensität für eine optimale Ausleuchtung der Oberfläche. Die Klemmund Arretiereinrichtung sowie der Schwenkbereich von -30° bis 90° gewährleisten eine zur jeweiligen Messstelle ideale Perspektive.

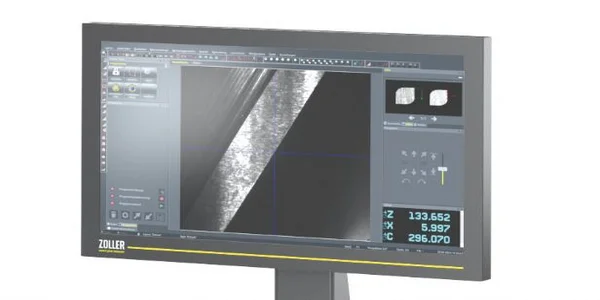

Software »pilot 4.0«

Software »pilot 4.0«

Software »pilot 4.0« – ist selbsterklärend, übersichtlich und ermöglicht der Bedienerin und dem Bediener prozesssichere Messungen. Sie bietet auf allen ZOLLERSystemen eine einheitliche Benutzeroberfläche – bis hin zu ZOLLER TMS Tool Management Solutions. Der individuelle Aufbau der Software erlaubt hierbei schnell umsetzbare kundenspezifische Anpassungen.

Integrierte Bedieneinheit – bietet ein gesundheits­schonendes und komfortables Arbeiten. Der 24" TFT-Farbmonitor lässt sich individuell auf die Bedürfnisse jeder Bedienerin und jedes Bedieners anpassen: Höhe, Schwenk- und Neigungswinkel sind dabei flexibel einstellbar.

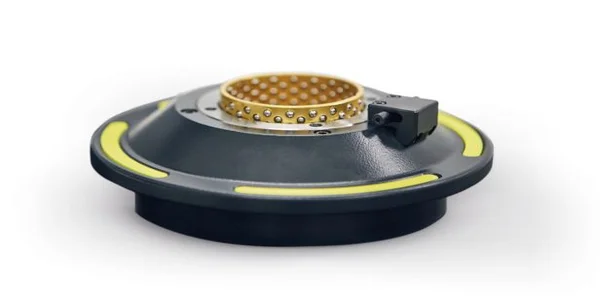

Hochgenauigkeitsspindel

Hochgenauigkeitsspindel »ace«

Hochgenauigkeitsspindel »ace« – garantiert μm-genaues Aufnehmen und Spannen von Werkzeugen und Aufnahmen aller Art. Eine Adaption an viele Werkzeughaltersysteme ist durch das universelle Vorsatzhalter-Wechselsystem gewährleistet. Der optionale CNC-Antrieb mit Autofokus und präzisem Winkelmesssystem bietet ein automatisches Fokussieren der Werkzeugschneide und die Aufnahme der Wirkkontur.

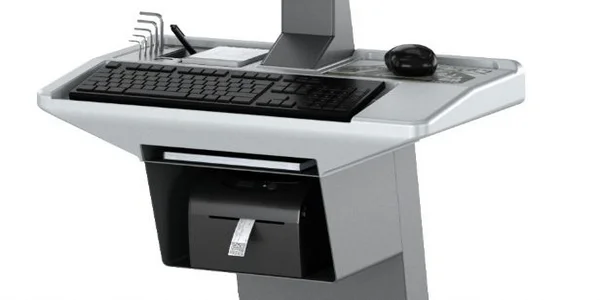

Separate Bedieneinheit

Separate Bedieneinheit »cockpit«

Separate Bedieneinheit »cockpit« – bietet Platz für Tastatur und Maus sowie Ablagen für Etiketten- und Laserdrucker, Scanner und Werkzeuge. Der 24" TFT-Farbmonitor ist in Höhe und Neigung verstellbar und gestaltet so die Nutzung der Software maximal komfortabel. So kann sich jede Bedienerin und jeder Bediener den Arbeitsplatz mit wenigen Handgriffen individuell einrichten.

Untertisch

Stabiler Untertisch

Stabiler Untertisch – die Basis des Gerätes: Hier sind Rechner, Elektronik und Pneumatikelemente industriegerecht und servicefreundlich untergebracht, alles sauber und mit ausreichend Platz verlegt für gute Zugänglichkeit und optimale Belüftung.
