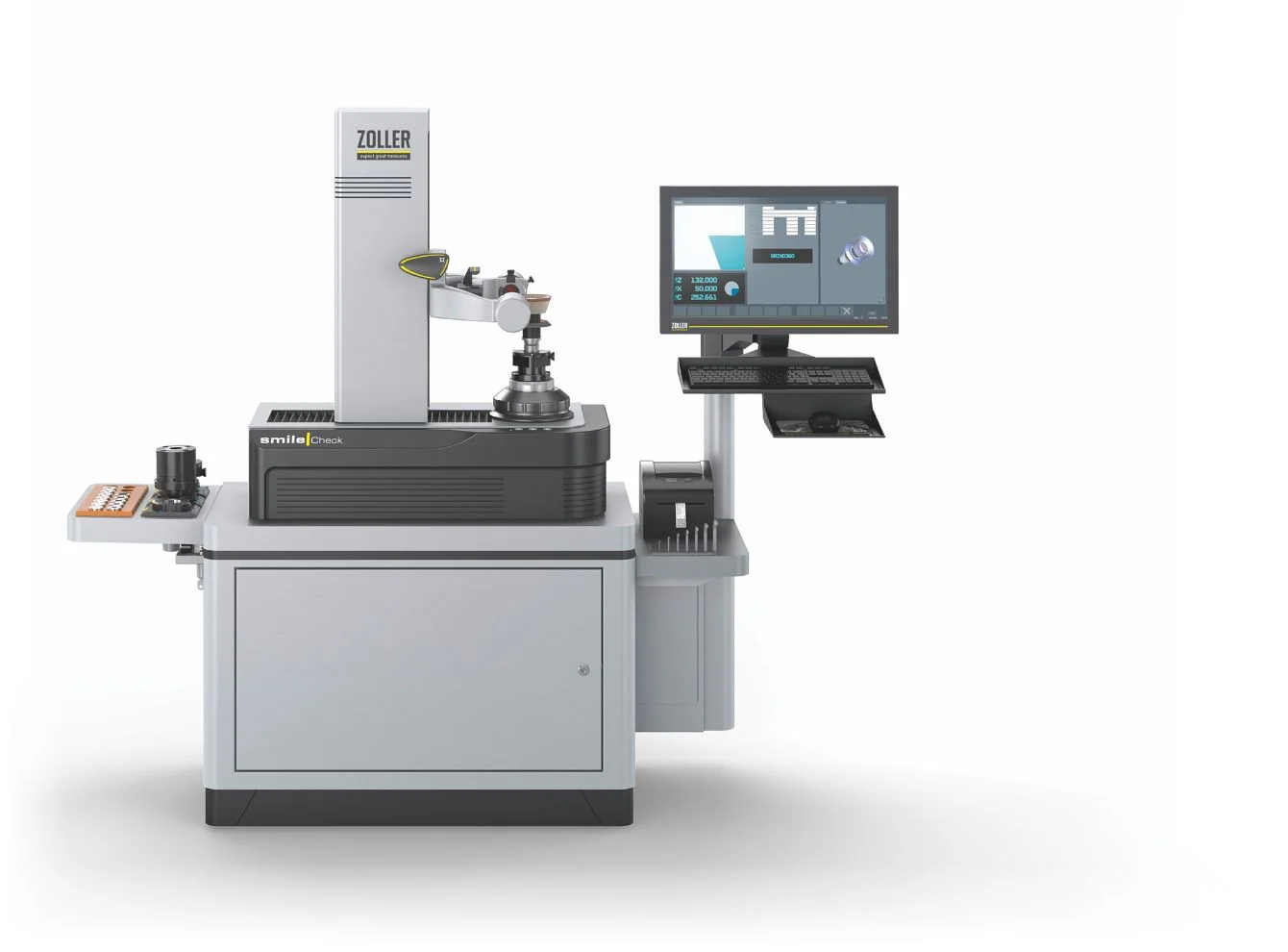

»smileCheck« – Kompaktes Basismodell
Einhandbediengriff »eQ«Einhandbediengriff »eQ«

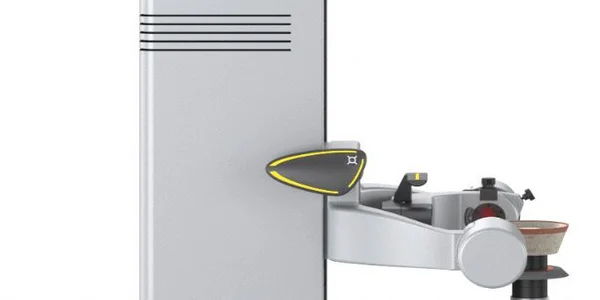

Ergonomischer Einhandbediengriff »eQ«
Ergonomischer Einhandbediengriff »eQ« (ergonomic & quick) – um den Optikträger in Z- und X-Achse spielend leicht auf die richtige Position zu verfahren. Der Button mit dem Solutions-Symbol lässt sich mit weiteren praktischen Funktionen individuell konfigurieren, wodurch die Bedienung noch einfacher und komfortabler wird.
Z-, X-AchseZ-, X-Achse
Z-, X-Achse manuell/CNC
Z-, X-Achse manuell/CNC – die hochpräzisen und leichtgängigen Linearachsen dienen der Schnell- und Feinpositionierung der messenden Optik zur Werkzeugschneide. Ob manuell für Stichproben über den Einhandbediengriff »eQ« oder CNC-gesteuert für vollautomatische Abläufe erlauben diese eine sichere, schnelle und bequeme Ausführung der Messung.
Manuelle Feinverstellung – die Alternative zur CNC-Steuerung. Die ergonomischen Handräder zur zusätzlichen manuellen Feinjustierung der Z- und X-Achse eignen sich speziell für das Modul Werkzeuginspektion.
Y-AchseY-Achse

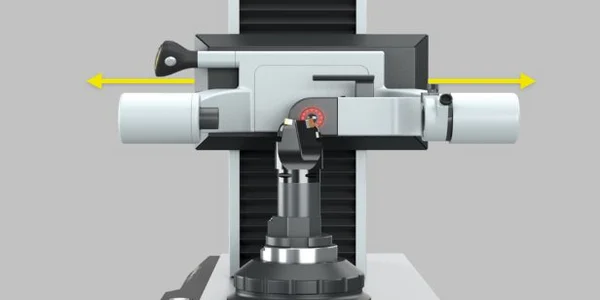

Y-Achse
Y-Achse – die optionale, CNC-gesteuerte Linearachse zum Messen von aus der Mitte liegenden Schneiden an Dreh- oder Multifunktionswerkzeugen.
AblagebordAblagebord

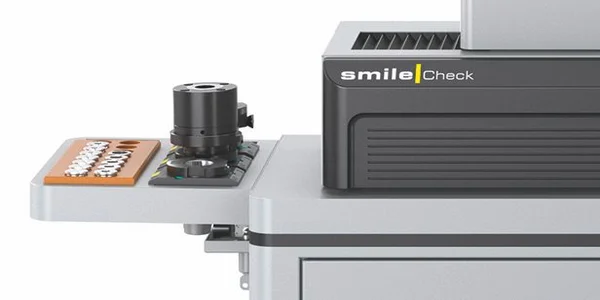

Praktisches Ablagebord
Praktisches Ablagebord – nimmt Vorsatzhalter, Adapter, Werkzeuge und Zwischenbüchsen auf.
AuflichtkameraAuflichtkamera

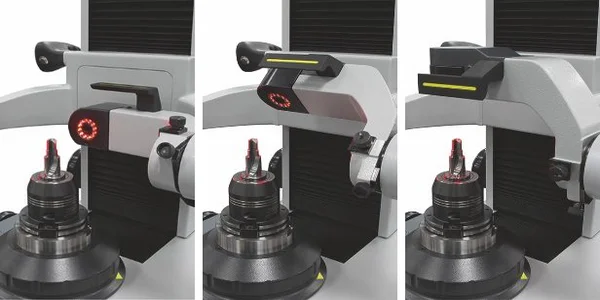

Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera
Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera – für radiale und axiale Inspektions- und Messaufgaben. Das integrierte LED-Ringlicht sorgt mit regelbarer Lichtintensität für eine optimale Ausleuchtung der Oberfläche. Die Klemmund Arretiereinrichtung sowie der Schwenkbereich von -30° bis 90° gewährleisten eine zur jeweiligen Messstelle ideale Perspektive.
Software »pilot 4.0«Software »pilot 4.0«

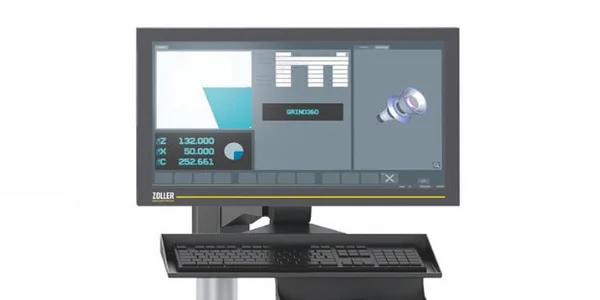

Software »pilot 4.0«
Software »pilot 4.0« – ist selbsterklärend, übersichtlich und ermöglicht der Bedienerin und dem Bediener prozesssichere Messungen. Sie bietet auf allen ZOLLERSystemen eine einheitliche Benutzeroberfläche – bis hin zu ZOLLER TMS Tool Management Solutions. Der individuelle Aufbau der Software erlaubt hierbei schnell umsetzbare kundenspezifische Anpassungen.
Integrierte Bedieneinheit – bietet ein gesundheitsschonendes und komfortables Arbeiten. Der 24" TFT-Farbmonitor lässt sich individuell auf die Bedürfnisse jeder Bedienerin und jedes Bedieners anpassen: Höhe, Schwenk- und Neigungswinkel sind dabei flexibel einstellbar.
HochgenauigkeitsspindelHochgenauigkeitsspindel

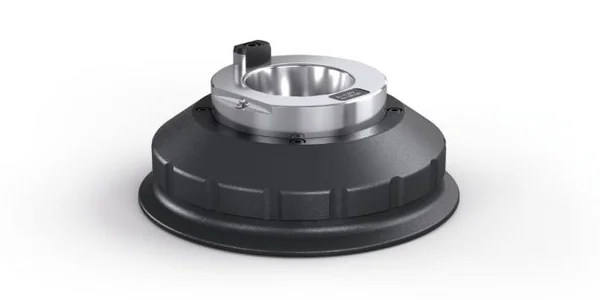

Hochgenauigkeitsspindel SK 50
Hochgenauigkeitsspindel SK 50 – zur Aufnahme von Werkzeugen oder Adaptern mit Schnittstelle SK 50. Adapter zur Reduzierung erlauben die einfache und präzise Spannung nahezu jedes Werkzeugaufnahmesystems. Der optionale CNC-Antrieb mit Autofokus und präzisem Winkelmesssystem bietet ein automatisches Fokussieren der Werkzeugschneide und die Aufnahme der Wirkkontur.
EtikettendruckerEtikettendrucker
Etikettendrucker
Etikettendrucker – zum Ausdruck der Messergebnisse oder DataMatrix-Codes auf Haftpapier oder Thermo-Etiketten.
Ergonomischer Einhandbediengriff »eQ«
Ergonomischer Einhandbediengriff »eQ« (ergonomic & quick) – um den Optikträger in Z- und X-Achse spielend leicht auf die richtige Position zu verfahren. Der Button mit dem Solutions-Symbol lässt sich mit weiteren praktischen Funktionen individuell konfigurieren, wodurch die Bedienung noch einfacher und komfortabler wird.
Z-, X-Achse manuell/CNC
Z-, X-Achse manuell/CNC – die hochpräzisen und leichtgängigen Linearachsen dienen der Schnell- und Feinpositionierung der messenden Optik zur Werkzeugschneide. Ob manuell für Stichproben über den Einhandbediengriff »eQ« oder CNC-gesteuert für vollautomatische Abläufe erlauben diese eine sichere, schnelle und bequeme Ausführung der Messung.
Manuelle Feinverstellung – die Alternative zur CNC-Steuerung. Die ergonomischen Handräder zur zusätzlichen manuellen Feinjustierung der Z- und X-Achse eignen sich speziell für das Modul Werkzeuginspektion.
Y-Achse
Y-Achse – die optionale, CNC-gesteuerte Linearachse zum Messen von aus der Mitte liegenden Schneiden an Dreh- oder Multifunktionswerkzeugen.
Praktisches Ablagebord
Praktisches Ablagebord – nimmt Vorsatzhalter, Adapter, Werkzeuge und Zwischenbüchsen auf.
Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera
Werkzeuginspektion mit manuell schwenkbarer Auflichtkamera – für radiale und axiale Inspektions- und Messaufgaben. Das integrierte LED-Ringlicht sorgt mit regelbarer Lichtintensität für eine optimale Ausleuchtung der Oberfläche. Die Klemmund Arretiereinrichtung sowie der Schwenkbereich von -30° bis 90° gewährleisten eine zur jeweiligen Messstelle ideale Perspektive.
Software »pilot 4.0«
Software »pilot 4.0« – ist selbsterklärend, übersichtlich und ermöglicht der Bedienerin und dem Bediener prozesssichere Messungen. Sie bietet auf allen ZOLLERSystemen eine einheitliche Benutzeroberfläche – bis hin zu ZOLLER TMS Tool Management Solutions. Der individuelle Aufbau der Software erlaubt hierbei schnell umsetzbare kundenspezifische Anpassungen.
Integrierte Bedieneinheit – bietet ein gesundheitsschonendes und komfortables Arbeiten. Der 24" TFT-Farbmonitor lässt sich individuell auf die Bedürfnisse jeder Bedienerin und jedes Bedieners anpassen: Höhe, Schwenk- und Neigungswinkel sind dabei flexibel einstellbar.
Hochgenauigkeitsspindel SK 50
Hochgenauigkeitsspindel SK 50 – zur Aufnahme von Werkzeugen oder Adaptern mit Schnittstelle SK 50. Adapter zur Reduzierung erlauben die einfache und präzise Spannung nahezu jedes Werkzeugaufnahmesystems. Der optionale CNC-Antrieb mit Autofokus und präzisem Winkelmesssystem bietet ein automatisches Fokussieren der Werkzeugschneide und die Aufnahme der Wirkkontur.
Etikettendrucker
Etikettendrucker – zum Ausdruck der Messergebnisse oder DataMatrix-Codes auf Haftpapier oder Thermo-Etiketten.

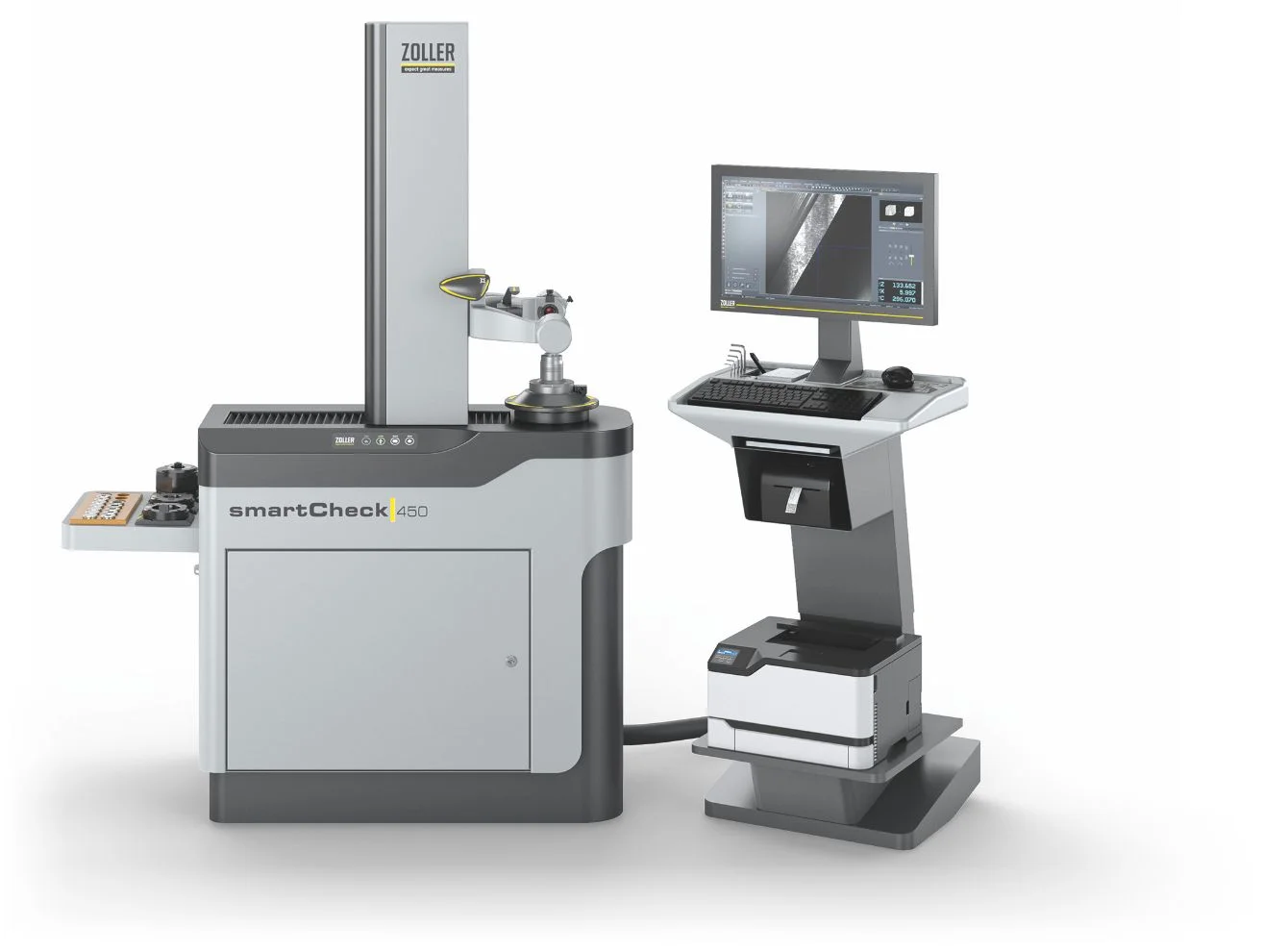

Weitere »smartCheck«-Modelle
