Gewindetypen im Fokus, Faszination im Detail

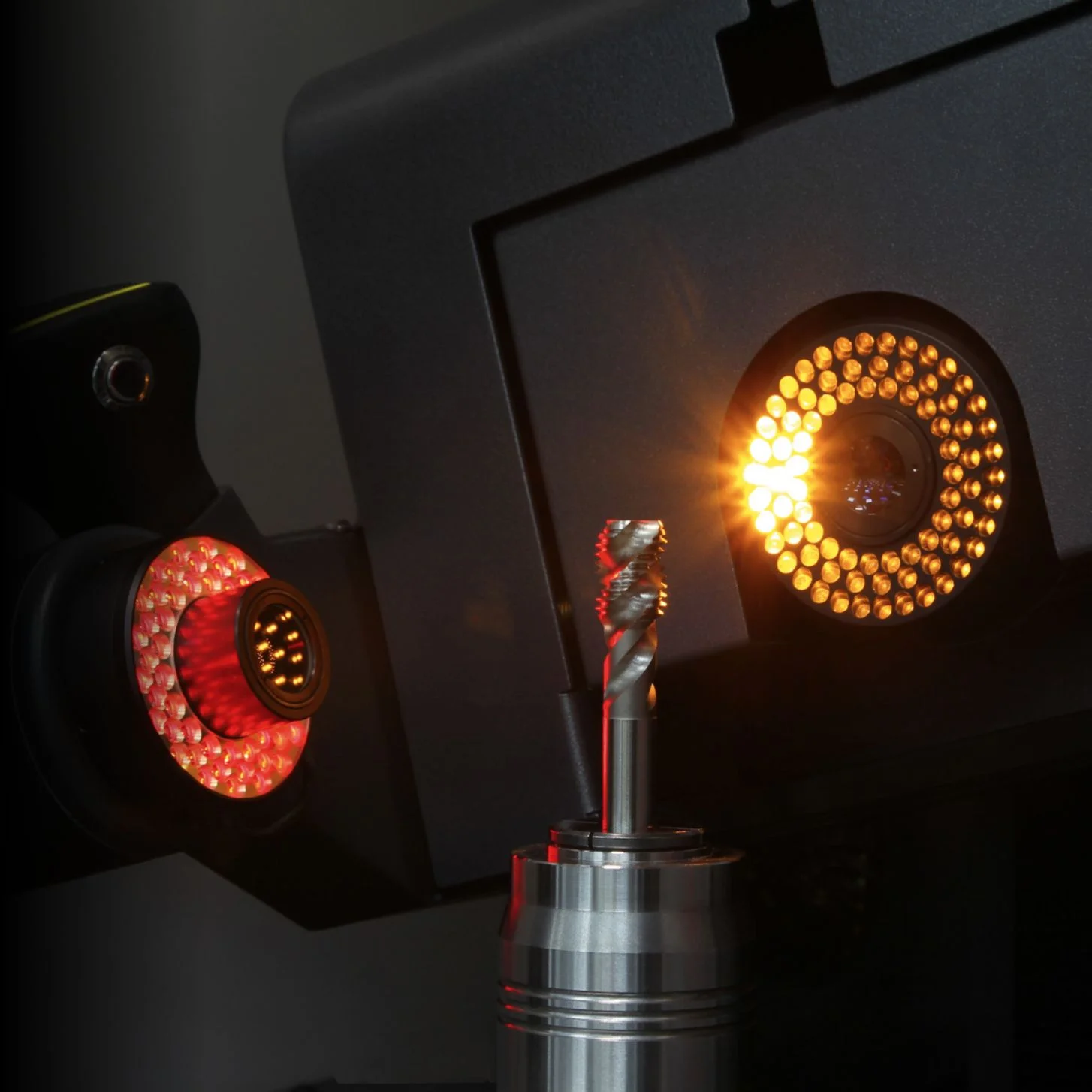

Das »threadCheck ❘ cc« überzeugt durch seine vollautomatische sowie μm-genaue Messtechnik im Durch- und Auflicht – von der Vermessung der Außenkontur der Werkzeuge bis hin zur bedienerunabhängigen Komplettkontrolle.
Messprogramme

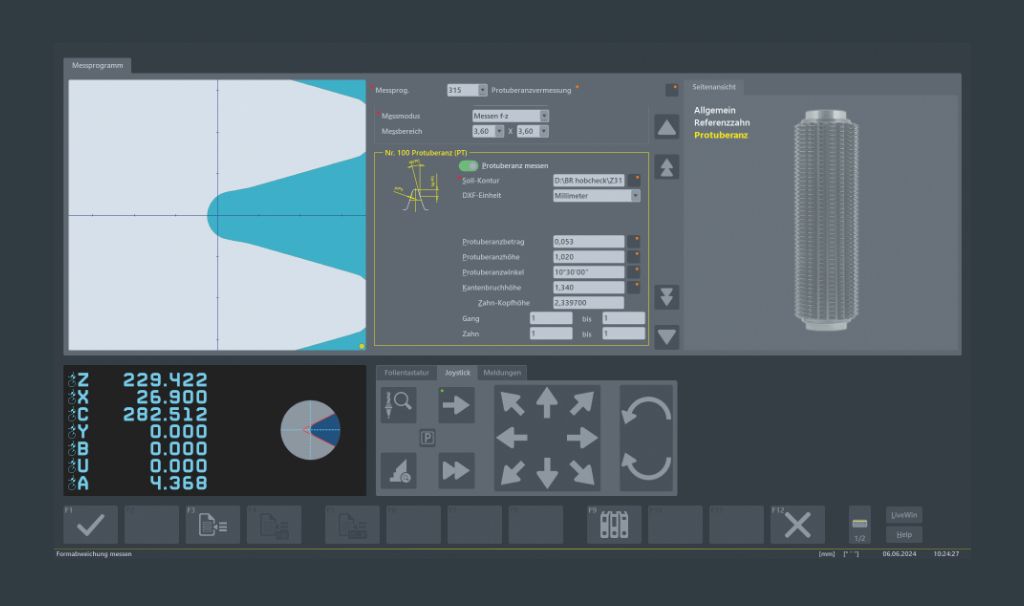

Messprogramm 315
zur Vermessung der Protuberanz an zylindrischen Wälzfräsern. Bestimmt werden Protuberanzbetrag, -höhe und -winkel sowie die Kantenbruchhöhe an jeweils der linken und rechten Zahnflanke.

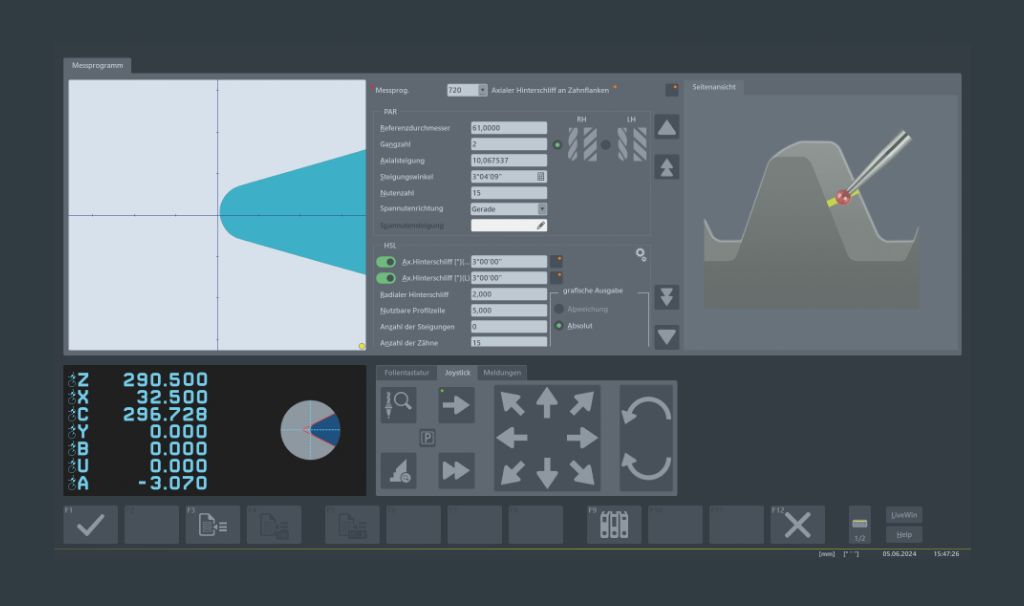

Messprogramm 720
zur Vermessung des axialen Hinterschliffs an den Zahnflanken von Wälzfräsern. Der exakte Konturverlauf des Hinterschliffs wird mit dem scannenden Messtaster aufgenommen und analysiert.

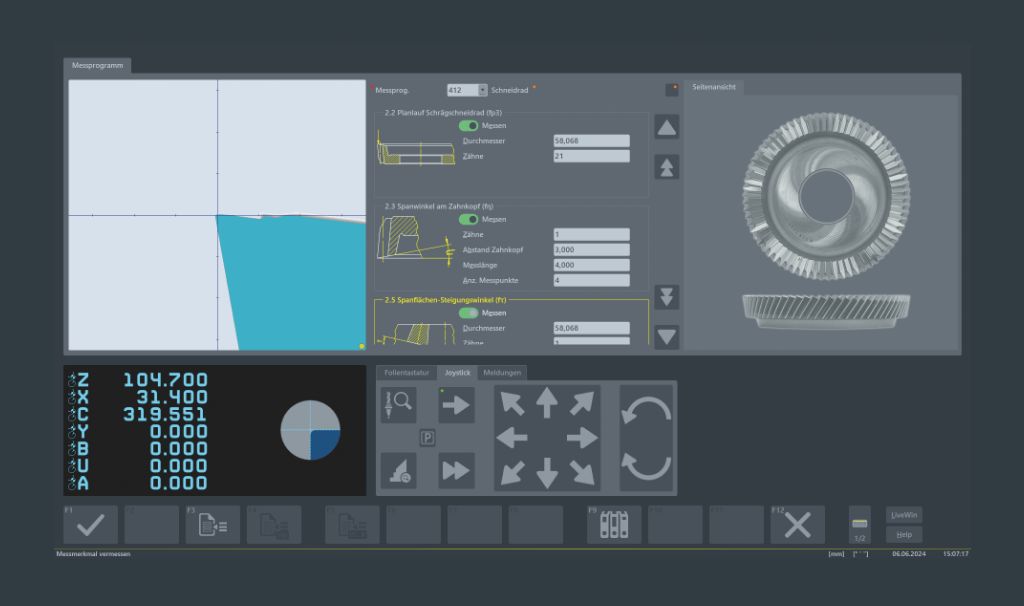

Messprogramm 412
zur taktilen Vermessung von Schneidrädern mit Messtaster und Auswertung nach DIN 1829. Es können Gerad- und Schrägschneidräder vermessen werden. Bestimmt werden Planlauf, Spanwinkel am Zahnkopf und der Spanflächen-Steigungswinkel (bei Schrägschneidrädern).

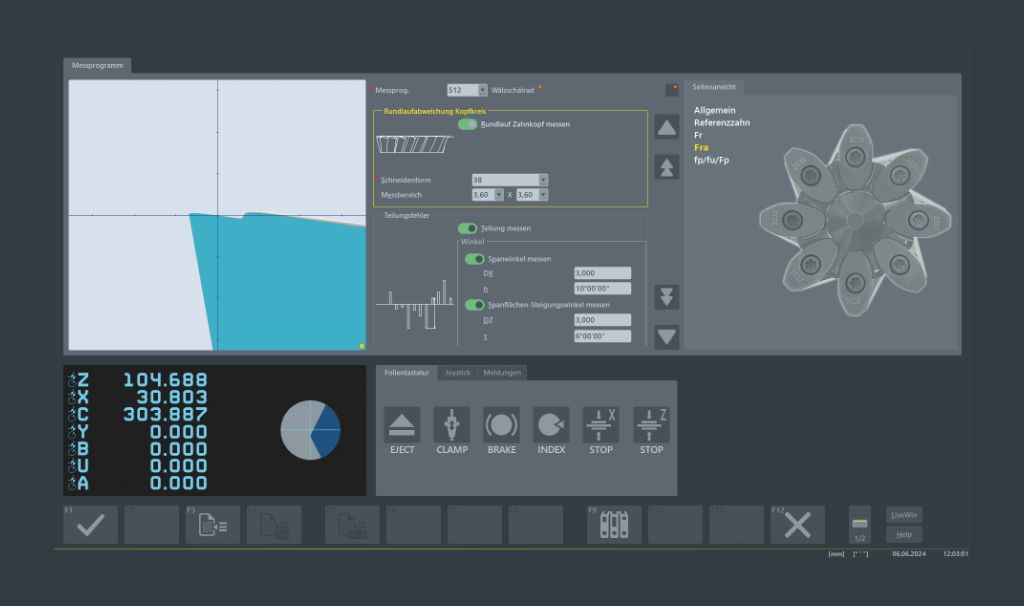

Messprogramm 512
zur Vermessung von Wälzschälrädern im Durch- und Auflicht mit Auswertung nach DIN 1829. Bestimmt werden Rundlaufabweichung am Teil- und Kopfkreis, Teilungs- Einzelabweichung links/rechts, Teilungssprung links/rechts, Teilungs-Gesamtabweichung links/rechts, Zahndickenschwankung, Spanwinkel am Zahnkopf sowie der Spanflächen-Steigungswinkel.
