Auf welche Temperatur wird der Werkzeughalter während des Schrumpfvorgangs erwärmt?

Dies hängt von der Geometrie des Halters, der Größe des Spanndurchmessers und der Kegelgröße ab. Während einige Standardhalter 4,5 Grad haben, haben schlanke Halter 3 Grad. Je nach Typ wird beim Schrumpfen des Halters eine unterschiedliche Temperatur von 150˚C bis 350˚C verwendet.

Welche Arten von Schneidwerkstoffen können in Schrumpfhalterungen für das Schrumpfverfahren verwendet werden?

Stahl, HSS, Hartmetall, Schwermetalle, Metallpulver, Schrumpfhalterverlängerungen.

Wie groß ist die erforderliche Toleranz für den Schaftdurchmesser des Schneidwerkzeugs bei der Verwendung eines Schrumpfwerkzeughalters?

Die Schafttoleranz des Schneidwerkzeugs muss h6 oder h5 betragen.

Ist es möglich, die Lebensdauer des Werkzeughalters und die Anzahl der Schrumpfzyklen des Werkzeughalters zu überwachen?

Mit dem ZOLLER »powerShrink« ist es möglich, die Heizzyklen des Werkzeughalters mit Hilfe einer eindeutigen Werkzeughalter-ID-Nummer z.B. der ZOLLER »idChip« Technologie zu überwachen. Jeder Zyklus wird in der »pilot« Software überwacht und registriert.

Was ist die minimale und maximale Erhitzungszeit?

Die Erhitzungszeit hängt von der Geometrie des Werkzeughalters und dem Spanndurchmesser ab. Bei kleinen Durchmessern dauert diese 2 bis 3 Sekunden, bei großen Durchmessern 5 bis 7 Sekunden.

Was ist die minimale und maximale Kühlungszeit?

ZOLLER bietet zwei Arten der Kühlsysteme an: Ein berührungsloses Kühlsystem mit Luftkühlung und Kühladapter. Je nach Werkzeugdurchmesser beträgt die Kühlzeit mit Kühladaptern 60 bis 120 Sekunden. Bei der Luftkühlung »Zstream« wird der Vorgang Konditionierung genannt, bei dem der komplette Werkzeughalter von der Nase bis zum Flansch gekühlt wird. Die Konditionierungszeit hängt hier vom Durchmesser des Halters ab und beträgt 3 bis 5 Minuten.

Ist für die Installation des »powerShrink« Geräts ein klimatisierter Raum erforderlich?

Ein klimatisierter Raum ist nicht erforderlich. Das Gerät kann in einem staubfreien Bereich in der Maschinenhalle installiert werden.

Wie funktioniert das Schrumpfen und was für ein Prozess findet hier statt?

Das Konzept ist simpel. Jeder Schrumpfwerkzeughalter wird mit einem Innendurchmesser hergestellt, der etwas kleiner ist als der Schaftdurchmesser des Schneidwerkzeugs. Mit einem Induktionsgerät wird der Nasenbereich des Werkzeughalters schnell erhitzt, um den Innendurchmesser zu vergrößern. An diesem Punkt kann das Schneidwerkzeug in den Werkzeughalter eingesetzt werden. Danach wird der Werkzeughalter abgekühlt und der Durchmesser schrumpft, wodurch eine Kraft auf den Schaft des Schneidwerkzeugs ausgeübt wird, um dieses genau in Position zu halten.

Was ist berührungsloses Kühlen und Kontaktkühlung?

Wenn Werkzeughalter ohne direkten Kontakt geschrumpft werden, wird das Werkzeughaltersystem berührungslose Kühlung genannt. Dies erfolgt z. B. mit Hilfe von Kühladaptern oder Luftkühlung. Wenn die Werkzeughalter nach dem Erhitzen mit einer Flüssigkeit gekühlt werden, nennt man diesen Vorgang Abschrecken. Die Lebensdauer des Halters verringert sich und der Halter rostet, wenn der Werkzeughalter weiterhin mit Flüssigkeiten direkt darauf verwendet wird. Die Kühlflüssigkeit wird nach kurzer Zeit schmutzig und muss ersetzt werden, da sie sonst zusammenfällt, stark riecht und schädliche Inhaltsstoffe enthält, die für die menschliche Haut gefährlich sind.

Ist es möglich, dieselbe Schrumpfmaschine für Standarddurchmesser von 3 bis 32 mm und Schwerlastschrumpfhalter für Durchmesser über 32 mm zu verwenden?

Ja, dies ist mit dem ZOLLER »powerShrink 600« möglich, bei der die 14 kVA-Induktionsspule und die 22 kVA-Induktionsspule schnell und einfach über die Schnellwechselschnittstelle ausgetauscht werden können.

Ist es möglich, die Gesamtlänge des Werkzeugs nach dem Schrumpfen mit der »powerShrink« Maschine zu verstellen?

Ja, mit den Einstellsystemen »eQset« und »liteSet« ist es möglich, die Gesamtlänge des Werkzeugs am »powerShrink« voreinzustellen.

»powerShrink« – Optionen & Zubehör

Name: »powerShrink«
Brand: Zoller

Treffen Sie Ihre Wahl einfach und übersichtlich oder sprechen Sie uns an: Wir beraten Sie gerne bei der Auswahl Ihres Modells und der innovativen Vielfalt an Optionen.

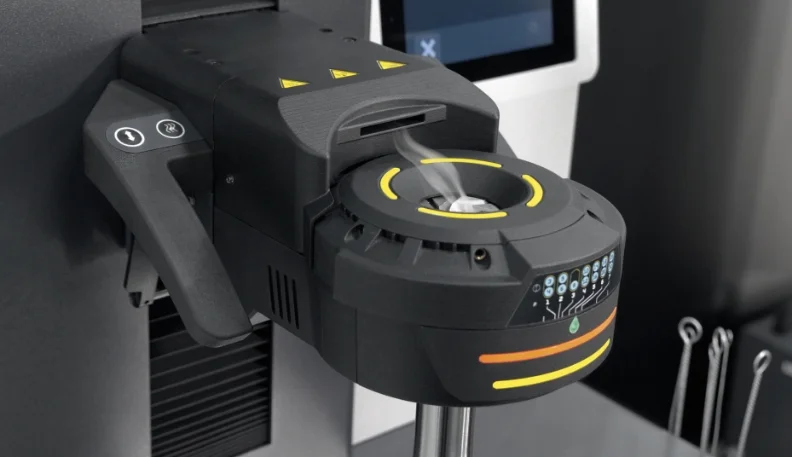

Rauchgasabsaugung

Die Rauchgasabsaugung entfernt Rauchgase zuverlässig aus dem Arbeitsbereich der Bedienerin und des Bedieners. Die etablierte und patentierte Rauchgasabsaugung oberhalb der Induktionsspule wurde um eine integrierte Absaugung im Inneren des Spulengehäuses erweitert. Die Rauchgase werden somit direkt dort abgesaugt, wo sie entstehen. Die Filtereinheit findet im Untertisch einen sicheren Platz.

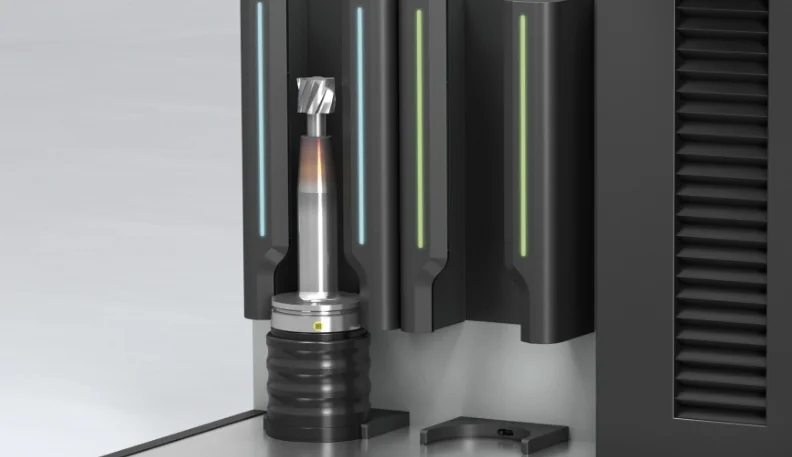

Luftkühlung »zStream«

Mit der Luftkühlung »zStream« von ZOLLER erhalten Sie maximale Flexibilität und Schutz beim Kühlen Ihrer Schrumpffutter, unabhängig von deren Kontur oder Durchmesser. Zudem werden Ihre Schrumpfwerkzeuge über die gesamte Länge gleichmäßig und sicher gekühlt – ohne die Gefahr, beschädigt zu werden. »zStream« eignet sich auch hervorragend zur Kühlung abgesetzter Werkzeuge.

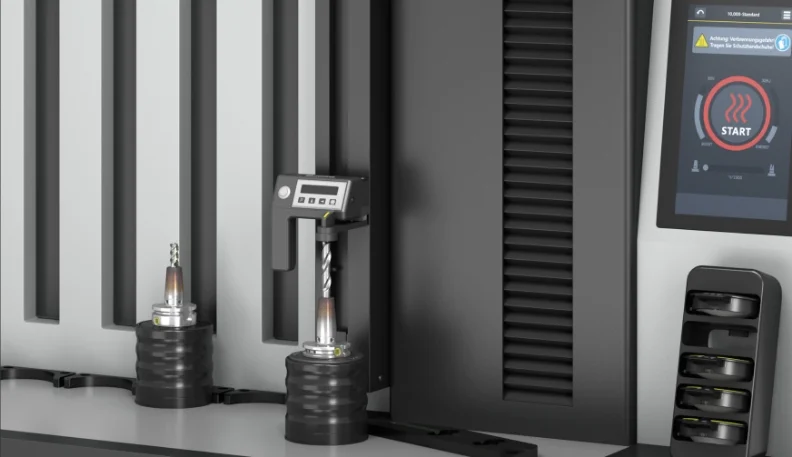

Längeneinstellung »eQset«

Das integrierte Längeneinstellsystem dient zur Einstellung der Gesamtlänge oder Auskraglänge und zum Werkzeugtausch. Die pneumatisch aktivierte Schnellverstellung und Feinstellung per Handrad ermöglichen schnelles, ergonomisches und präzises Positionieren des Tastkopfes auf die gewünschte Höhe.

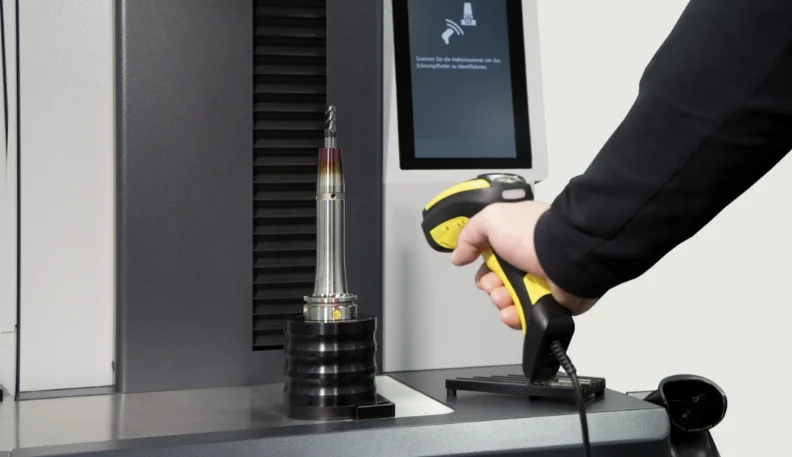

Scan-Funktion inkl. Hand-Scanner

Die »pilot« Software Scan-Funktion in Kombination mit dem Hand-Scanner ermöglichen eine sichere Auswahl des passenden Schrumpfparameters per Scan der Halternummer auf der Schrumpfaufnahme. Unabhängig vom Hersteller werden alle Schrumpffutter mit DataMatrix-Code (z. B. ZOLLER »idLabel«, ZOLLER »idChip«) unterstützt.

In der »pilot« Software kann pro Schrumpffutter jeder Heizvorgang gezählt werden. Außerdem kann eine Warn- und Verschleißgrenze, in Bezug auf die zulässigen Heizvorgänge, hinterlegt werden.

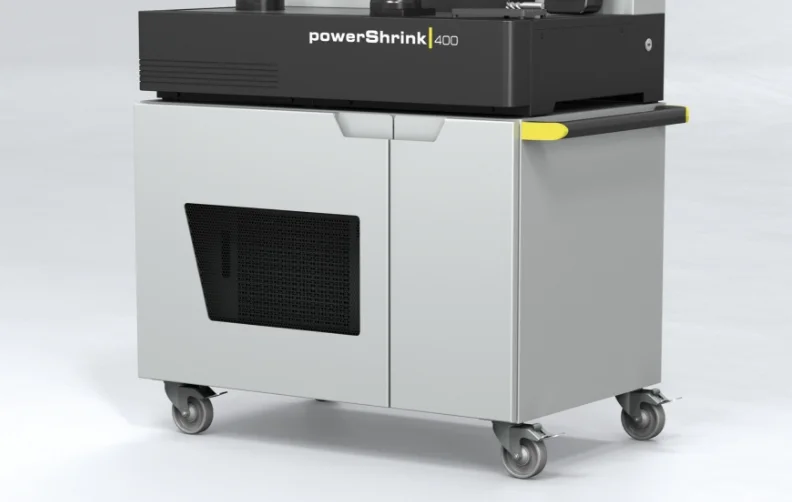

Aufstelltisch für »powerShrink«

Als Alternative zur Aufstellung auf einer Werkbank können »powerShrink 300« und »powerShrink 400« auf einem Aufstelltisch mit ergomisch optimaler Arbeitshöhe positioniert werden. In diesem finden Kühler und Rauchgasabsaugung einen aufgeräumten Platz. Optional ist der Aufstelltisch mit stabilen Rollen und ergonomischem Griff erhältlich, um eine variable Positionierung zu ermöglichen.

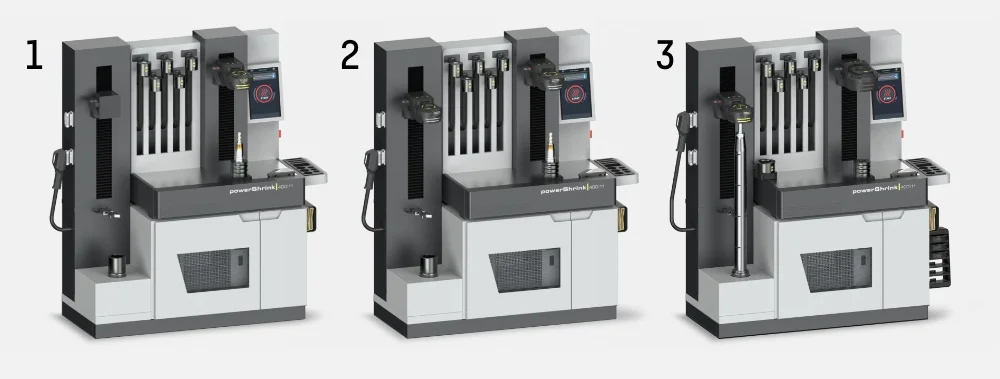

Konfigurationen für »powerShrink 400 | 11«

Es stehen 3 Grundkonfigurationen für die Induktionsspulen zur Auswahl:

Kombination aus beliebiger 14-kVA-Induktionsspule mit Schnellwechselschnittstelle, Wechsel der Induktionsspule je nach Schrumpffutterlänge von einer auf die andere Induktionsspulenachse
Kombination aus 2 beliebigen 14-kVA-Induktionsspulen ohne »shrinkbyLight« und ohne Schnellwechselschnittstelle
Kombination aus beliebiger 14-kVA-Induktionsspule mit einer 22-kVA-Induktionsspule mit Schnellwechselschnittstelle

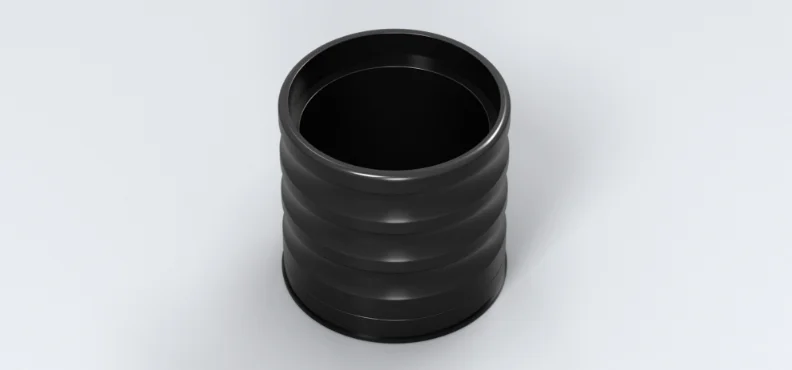

Aufnahmetopf

Mit Ihrem »powerShrink« erhalten Sie standardmäßig einen Aufnahmetopf. Zum parallelen Heizen und Kühlen können wahlweise weitere hinzubestellt werden. Die Arbeitsfläche ist perfekt auf den Aufnahmetopf abgestimmt und gewährleistet ein komfortables und geräuscharmes Verschieben.

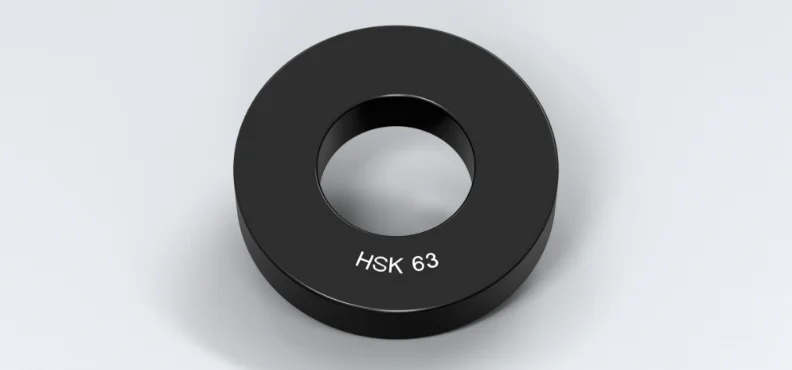

Aufnahmeringe

Die unterschiedlichen Aufnahmeringe ermöglichen flexibles Umrüsten zwischen verschiedenen Aufnahmeschnittstellen. Für alle gängigen Werkzeugaufnahmetypen und ‑größen bis SK 50, HSK 100 und PSC 10.

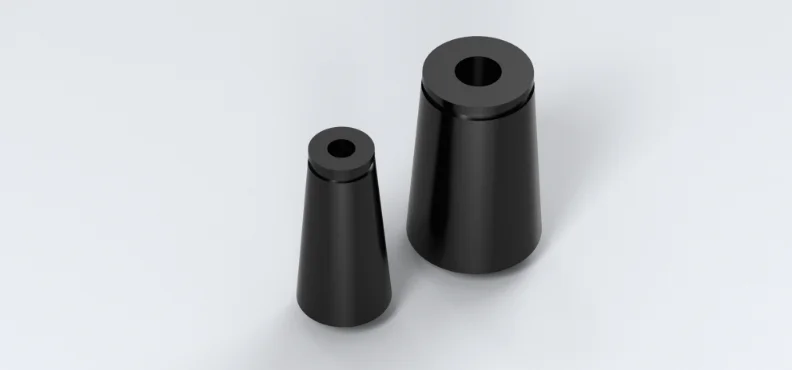

Sonderkühladapter

Kühladapter für spezielle Schrumpffutterformen und -größen (z. B. auch für D3 mm bis D5 mm). Passend für Kühlglocken D14 mm bis D16 mm oder D25 mm bis D32 mm.

Ablagen

Ablageboard für Aufnahmeringe und Sonderkühladapter
Das Ablageboard bietet Platz zur Ablage von vier Aufnahmeringen und sechs Sonderkühladaptern Größe I oder drei Sonderkühladapter Größe I und Größe II.

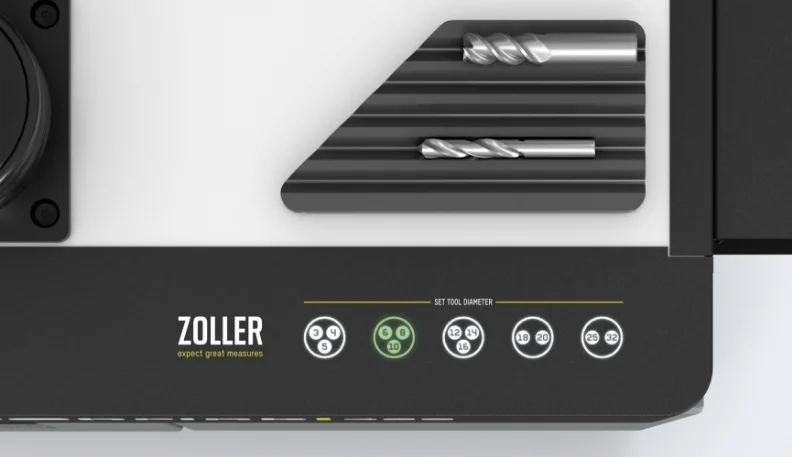

Werkzeugablage
Zur Ablage von Schaftwerkzeugen am Schrumpfarbeitsplatz. Die Position der Ablage kann durch die Bedienerin und den Bediener frei gewählt werden.

Ablage für Reinigungsbürsten
Zur Aufbewahrung der Reinigungsbürsten gibt es eine Ablage mit allen Bürstendurchmessern, welche über Magnete an beliebiger Position am Gerät angebracht werden kann. Auch die Bürsten zur Reinigung der Aufnahmebohrung von Schrumpffuttern sind bei ZOLLER erhältlich – für Schaftdurchmesser D3 mm bis D32 mm, wahlweise aus Messing oder Kunststoff.

Geteilte Abschirmscheiben mit Ablage
Zum Ausschrumpfen abgesetzter Werkzeuge kann optional ein Satz Abschirmscheiben (5 Stück) in geteilter Ausführung inkl. der entsprechenden Scheibenablage bestellt werden.

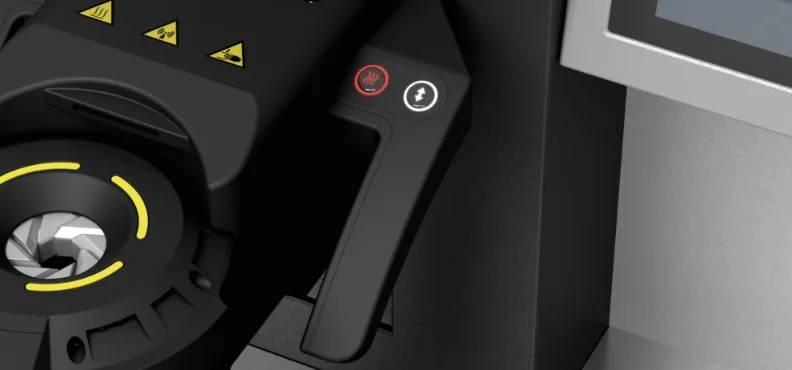

Spulen-Bediengriff

Für eine optimale Bedienfreundlichkeit kann der standardmäßig links angebrachte Bediengriff wahlweise rechts oder beidseitig angebracht gewählt werden. Jeder Bediengriff ist mit zwei Funktionstasten – zum Bewegen der Spule und Aktivierung des Heizvorgangs – ausgestattet.

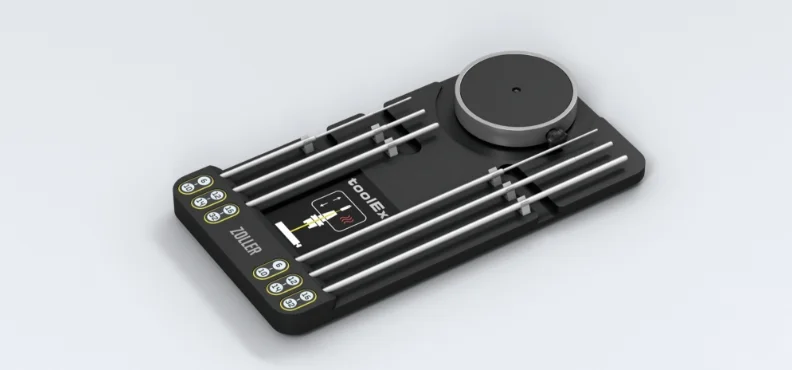

Ausschrumpfvorrichtung »toolEx«

»toolEx« unterstützt Sie beim Entfernen von Werkzeugen aus dem Schrumpffutter, die sich nicht von Hand oder mit einer Zange herausziehen lassen, wie z. B. abgebrochene Werkzeuge. Das Set beinhaltet einen Aufnahmehalter und sechs Auswerferstangen.

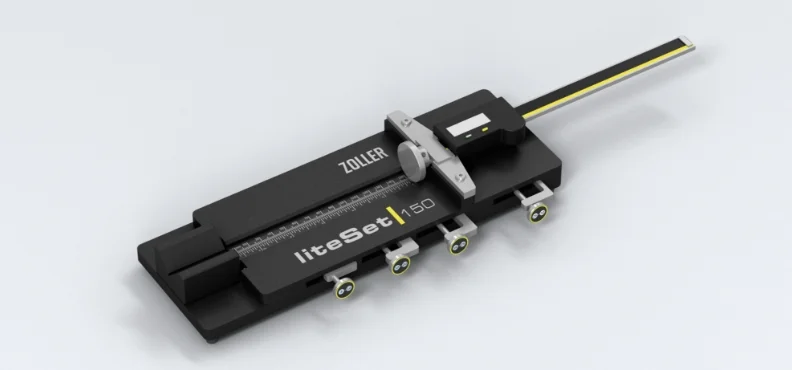

Längeneinstellung »liteSet«

Mit »liteSet« stellen Sie die Auskraglänge des einzuschrumpfenden Werkzeugs ein. Die maximale Auskraglänge beträgt 150 mm. Das Set beinhaltet vier Klemmprismen für Schaftdurchmesser D3 mm bis D32 mm.

Auf schnellem Weg zum Wunsch-Modell

	»powerShrink 200«	»powerShrink 300«	»powerShrink 400«	»powerShrink 600«
Geräte-Ausstattung
13,3"-TFT-Farbmonitor mit ZOLLER-Bediensoftware »pilot«	Basis	Basis	Basis	Basis
Stabiler Untertisch	nicht möglich	optional	optional	Basis
Aufstelltisch mit Rollen zur flexiblen Positionierung in der Fertigung	nicht möglich	optional	optional	nicht möglich
Werkbankausführung für die kompakte Installation auf eigenem Mo	Basis	Basis	Basis	nicht möglich
Manuelle Spulenachse mit elektromagnetischer/pneumatischer Achsklemmung	nicht möglich	Basis	Basis	Basis
Werkzeugachse mit manueller Achsklemmung	Basis	nicht möglich	nicht möglich	nicht möglich
Erhitzen
Induktionsspule mit Abschirmscheiben	Basis	Basis	Basis	Basis
Induktionsspule mit Abschirmscheiben, »shrinkbyLight«	nicht möglich	nicht möglich	optional	optional
Induktionsspule mit Abschirmsystem »varOct«, manuell	nicht möglich	optional	optional	optional
Induktionsspule mit Abschirmsystem »varOct«, manuell, »shrinkbyLight«	nicht möglich	nicht möglich	optional	optional
Induktionsspule mit Abschirmsystem »varOct«, CNC,»shrinkbyLight«	nicht möglich	nicht möglich	optional	optional
Schnellwechselschnittstelle	nicht möglich	nicht möglich	nicht möglich	optional
14-kVA-Induktionsspule	Basis	Basis	Basis	Basis
22-kVA-Induktionsspule	nicht möglich	nicht möglich	nicht möglich	optional
Rauchgasabsaugung	optional	optional	optional	optional
Spulen-Bediengriff links	nicht möglich	Basis	Basis	Basis
Spulen-Bediengriff rechts oder beidseitig	nicht möglich	optional	optional	optional
Kühlen
Kein Kühlsystem	Basis	nicht möglich	nicht möglich	nicht möglich
Luftkühlung unterhalb der Induktionsspule	optional	nicht möglich	nicht möglich	nicht möglich
Kühlglocken Standard, 3-fach	nicht möglich	Basis	nicht möglich	nicht möglich
Kühlglocken Standard, 5-fach	nicht möglich	nicht möglich	Basis	Basis
Kühlglocken mit »coolbyLight« inkl. Kühlzeitüberwachung, 5-fach	nicht möglich	nicht möglich	optional	optional
Freie Kühlglockenführung mit Fixiermechanismus	nicht möglich	Basis	Basis	Basis
Lineare, mechanische Kühlglockenführung mit Push-to-Release-Mechanismus	nicht möglich	nicht möglich	nicht möglich	optional
Luftkühlung »zStream« mit zwei Kühlplätzen	nicht möglich	nicht möglich	optional	nicht möglich
Kühl-Manager	nicht möglich	nicht möglich	Basis	Basis
Software
ZOLLER-Bediensoftware »pilot«	Basis	Basis	Basis	Basis
Selbsterklärende, grafische Funktionsflächen	Basis	Basis	Basis	Basis
Farblich animierte Zustandsanzeigen	Basis	Basis	Basis	Basis
Schnittstelle zu »actbyLight«	nicht möglich	nicht möglich	optional	Basis
Scan-Funktion	optional	optional	optional	optional
Zählfunktion der Schrumpfvorgänge	optional	optional	optional	optional
Hardware-Optionen & Zubehör
Längeneinstellung »eQset«	nicht möglich	nicht möglich	optional	optional
Hand-Scanner	optional	optional	optional	optional
Aufnahmetopf	nicht möglich	optional	optional	optional
Aufnahmeringe SK, HSK, Polygonschaftkegel, weitere auf Anfrage	optional	optional	optional	optional
Sonderkühladapter	nicht möglich	optional	optional	optional
Ablagebord für Aufnahmeringe	Basis	optional	optional	optional
Werkzeugablage	Basis	optional	optional	optional
Ablage für Reinigungsbürsten	optional	optional	optional	optional
Geteilte Abschirmscheiben mit Scheibenablage	optional	optional	optional	optional
Ausschrumpfvorrichtung »toolEx«	optional	optional	optional	optional
Lägeneinstellung »liteSet«	optional	optional	optional	optional
