Zahn um Zahn im Fokus des Tasters

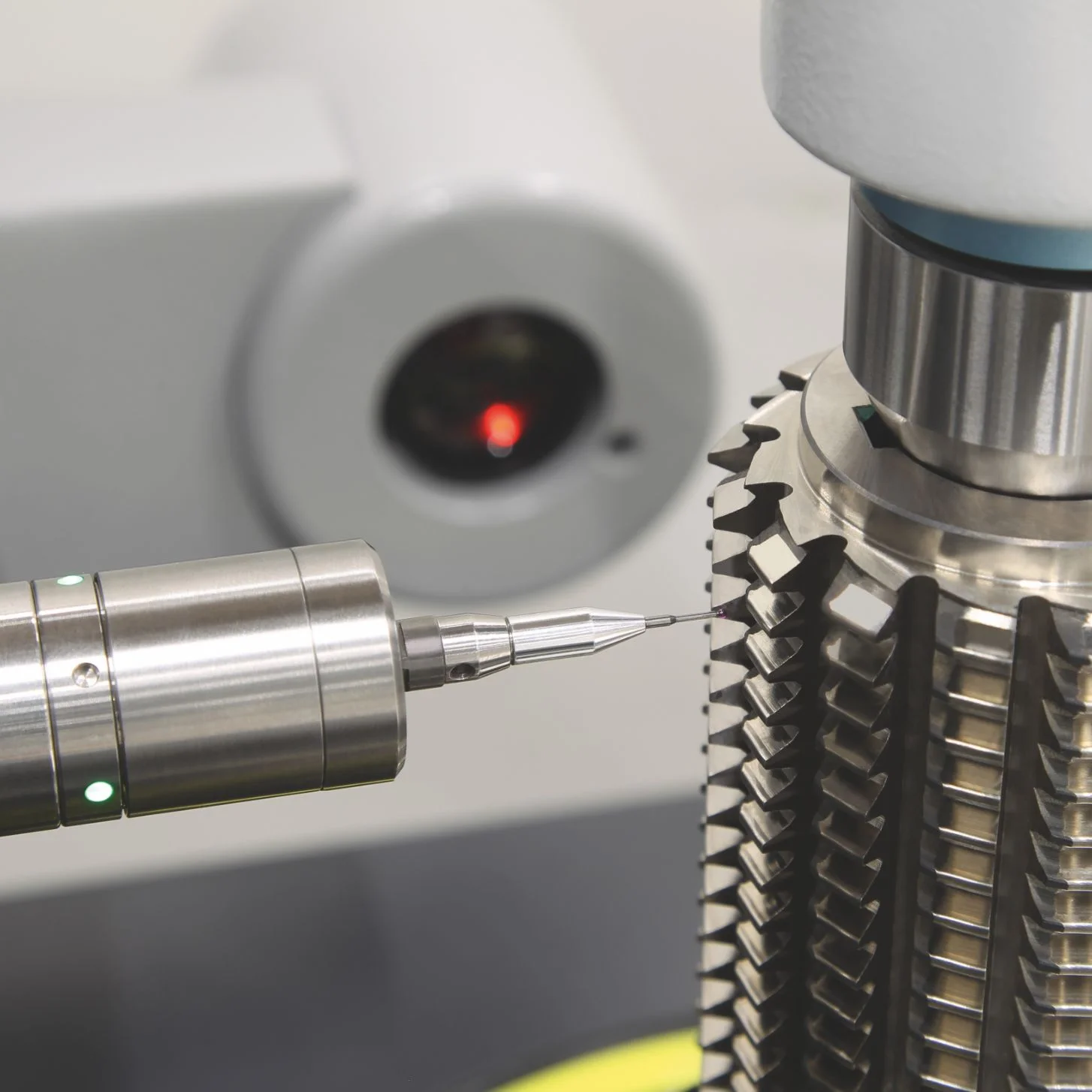

Der elektronische Messtaster ergänzt die ZOLLER-Sensorik für Messungen an hinterschnittenen Flächen zur Bestimmung von Form- und Lageabweichung der Spanflächen, Teilung der Spannuten und Spannutenrichtung. Der Optikträger des »hobCheck« bietet dank integrierter CNC-Y-Achse einzigartige Möglichkeiten zur wirtschaftlichen Komplettvermessung von geradegenuteten und spiralisierten Verzahnungswerkzeugen.
Messprogramme
Messprogramm 313

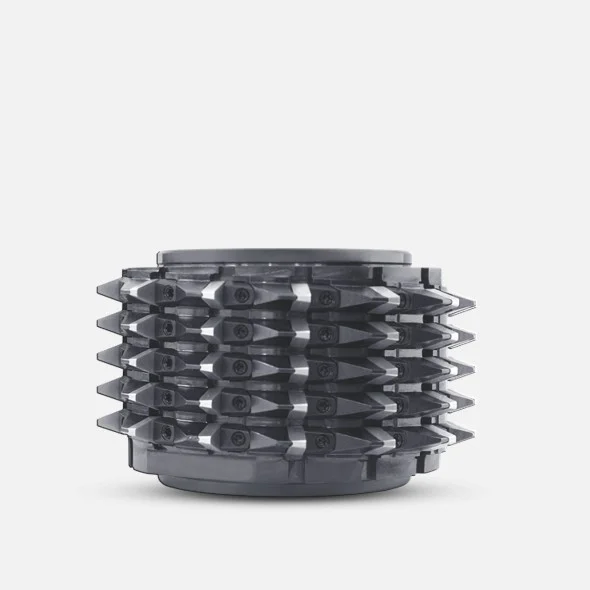

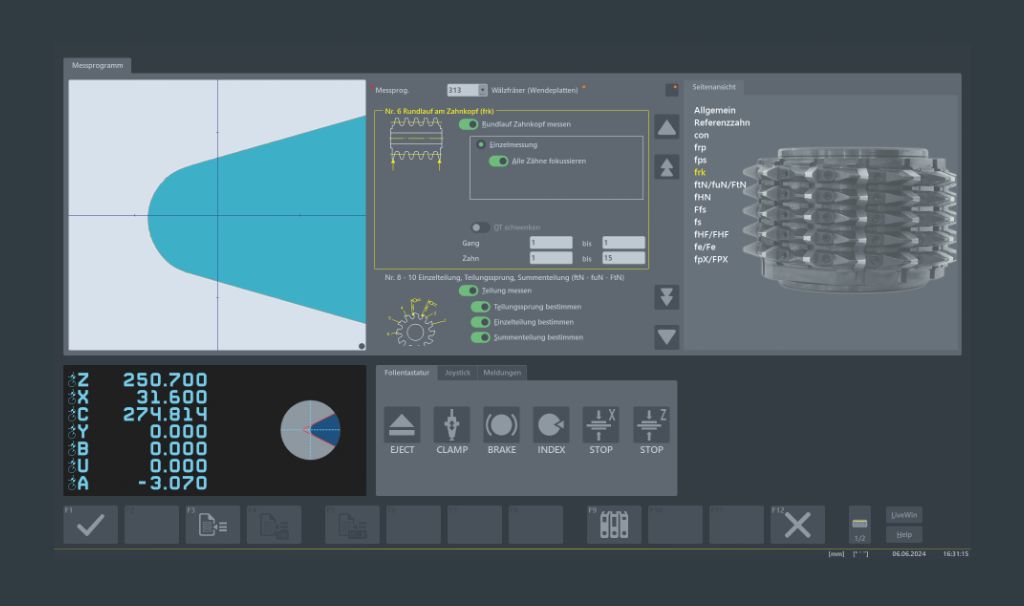

zur Vermessung wendeplattenbestückter zylindrischer Wälzfräser mit umfassender Auswertung angelehnt an die DIN 3968. Bestimmt werden unter anderem Rundlaufabweichung am Zahnkopf, Einzel-, Summenteilung und Teilungssprung der Spannuten, Spannutenrichtung, Zahndicke, Fräsersteigungshöhe.
Messprogramm 314

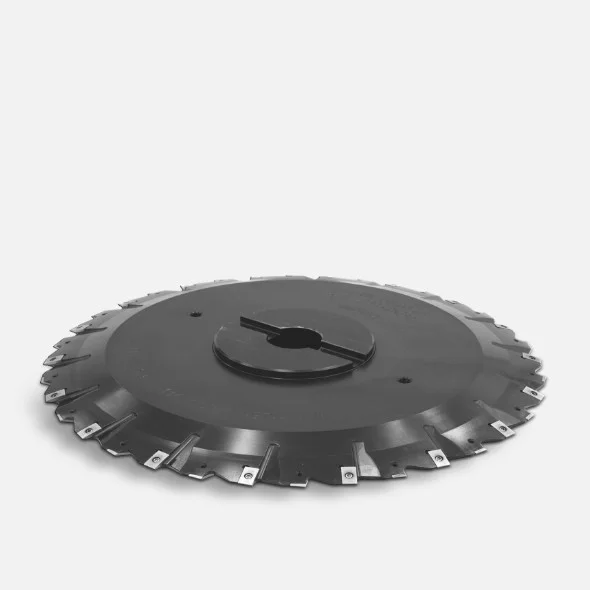

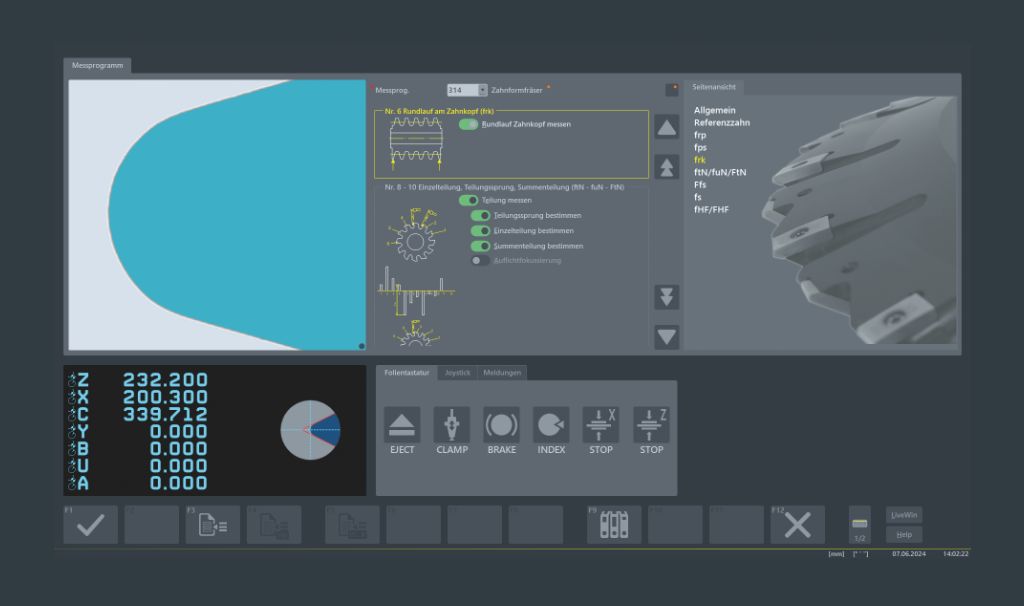

zur Vermessung von Zahnformfräsern mit umfassender Auswertung angelehnt an die DIN 3968. Bestimmt werden unter anderem Rundlaufabweichung am Zahnkopf, Einzel-, Summenteilung und Teilungssprung der Spannuten, Spannutenrichtung, Zahndicke, Eingriffswinkel 1 und 2.
Messprogramm 315

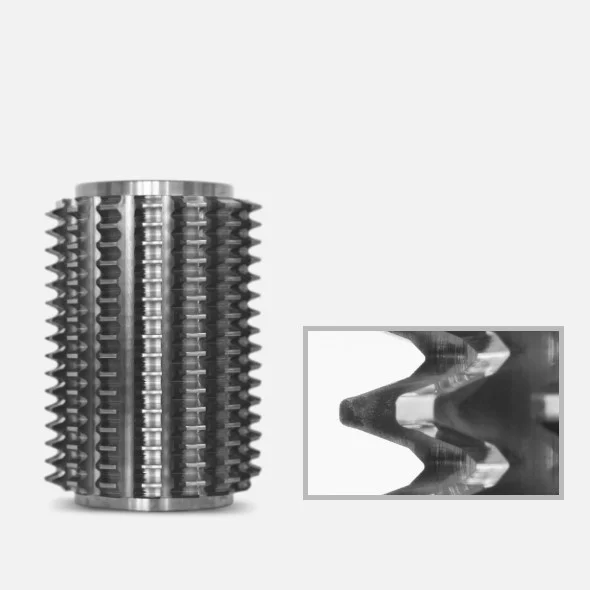

zur Vermessung der Protuberanz an zylindrischen Wälzfräsern. Bestimmt werden Protuberanzbetrag, -höhe und -winkel sowie die Kantenbruchhöhe an jeweils der linken und rechten Zahnflanke.
Messprogramm 720

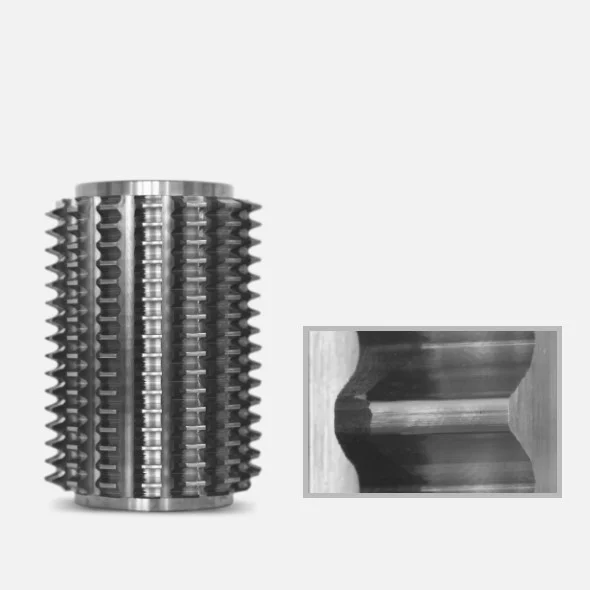

zur Vermessung des axialen Hinterschliffs an den Zahnflanken von Wälzfräsern. Der exakte Konturverlauf des Hinterschliffs wird mit dem scannenden Messtaster aufgenommen und analysiert.
Messprogramm 412

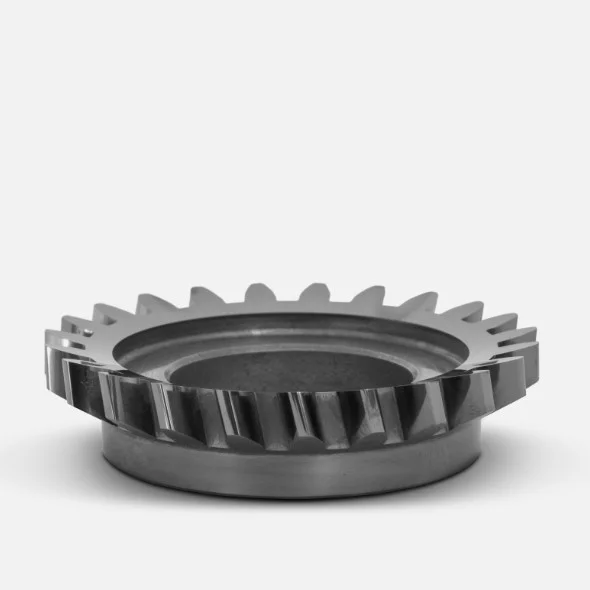

zur taktilen Vermessung von Schneidrädern mit Messtaster und Auswertung nach DIN 1829. Es können Gerad- und Schrägschneidräder vermessen werden. Bestimmt werden Planlauf, Spanwinkel am Zahnkopf und der Spanflächen-Steigungswinkel (bei Schrägschneidrädern).
Messprogramm 512

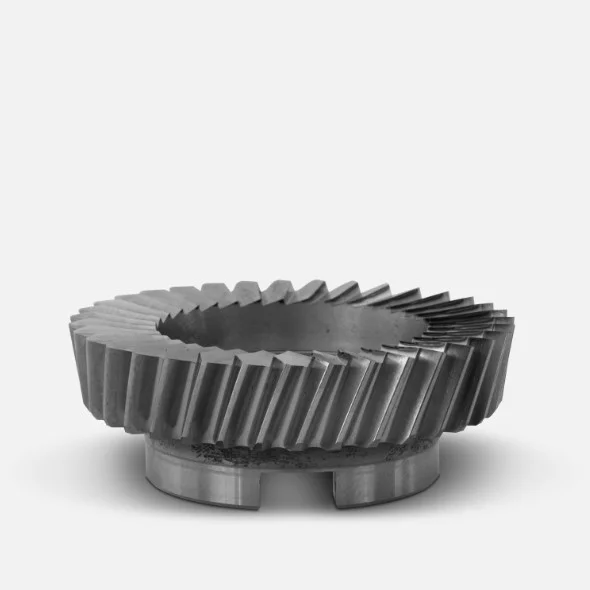

zur Vermessung von Wälzschälrädern im Durch- und Auflicht mit Auswertung nach DIN 1829. Bestimmt werden Rundlaufabweichung am Teil- und Kopfkreis, Teilungs- Einzelabweichung links/rechts, Teilungssprung links/rechts, Teilungs-Gesamtabweichung links/rechts, Zahndickenschwankung, Spanwinkel am Zahnkopf sowie der Spanflächen-Steigungswinkel.
Messprogramm 482

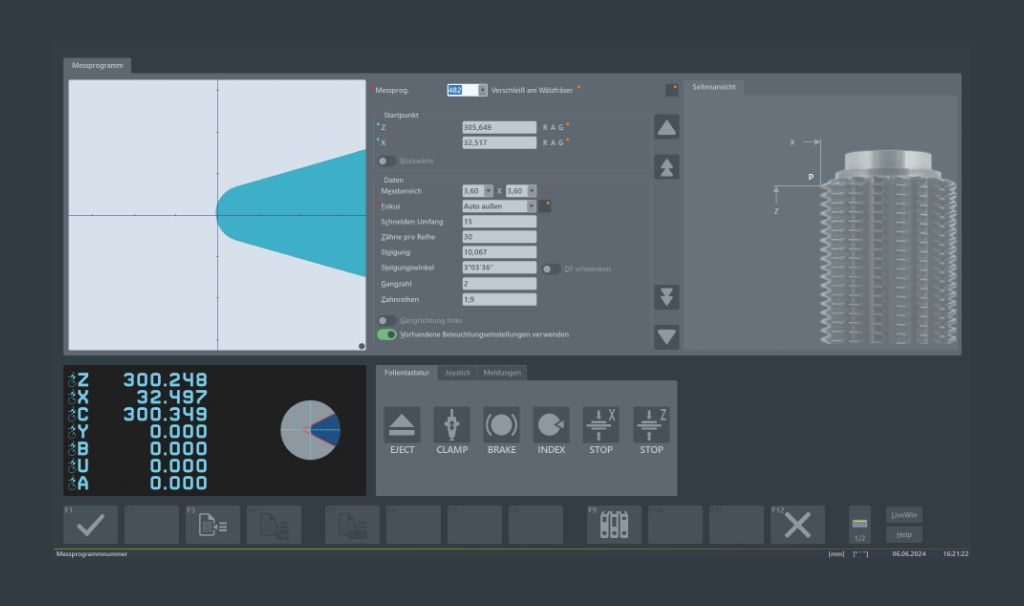

zur automatischen Bildaufnahme der Zähne am Umfang und im Spanraum zylindrischer Wälzfräser. Darstellung der Schneidenbilder inklusive Messfunktion zur einfachen und schnellen Bestimmung des größten Verschleißes. Dies ermöglicht die Optimierung des Nachschärfprozesses und die Sicherstellung, dass weder zu viel noch zu wenig nachgeschliffen wird.
